För att undvika onödigt slitage är det viktigt att lastväxlaren underhålls kontinuerligt. Nedan ges information rörande dagligt underhåll and service.
Dagligt underhåll
Den dagliga skötseln, som endast tar några minuter, kan förlänga lastväxlarens livslängd.
Utför kontrollerna nedan varje dag för att hålla lastväxlaren i gott skick.

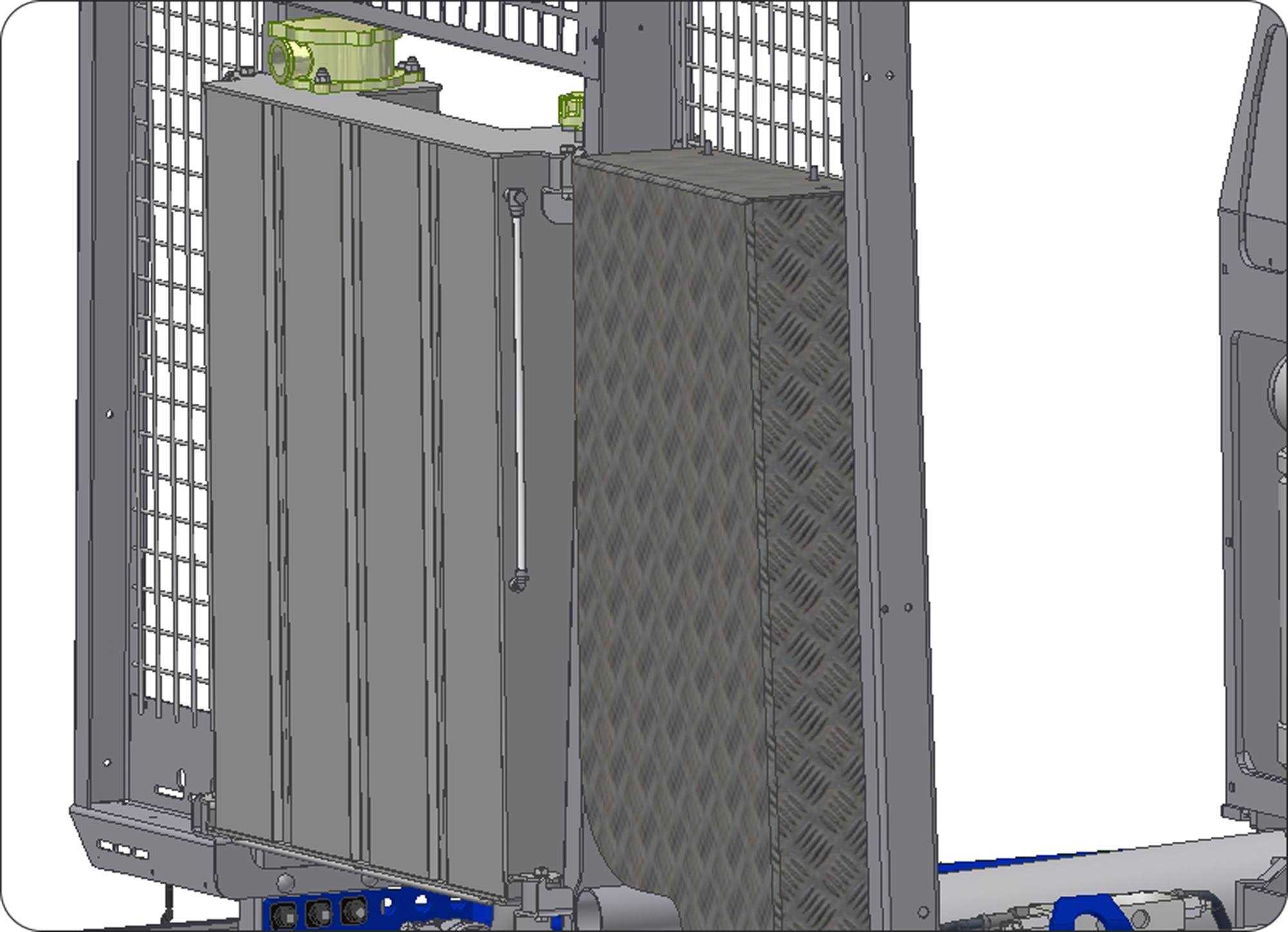

- Kontrollera oljenivån.
-

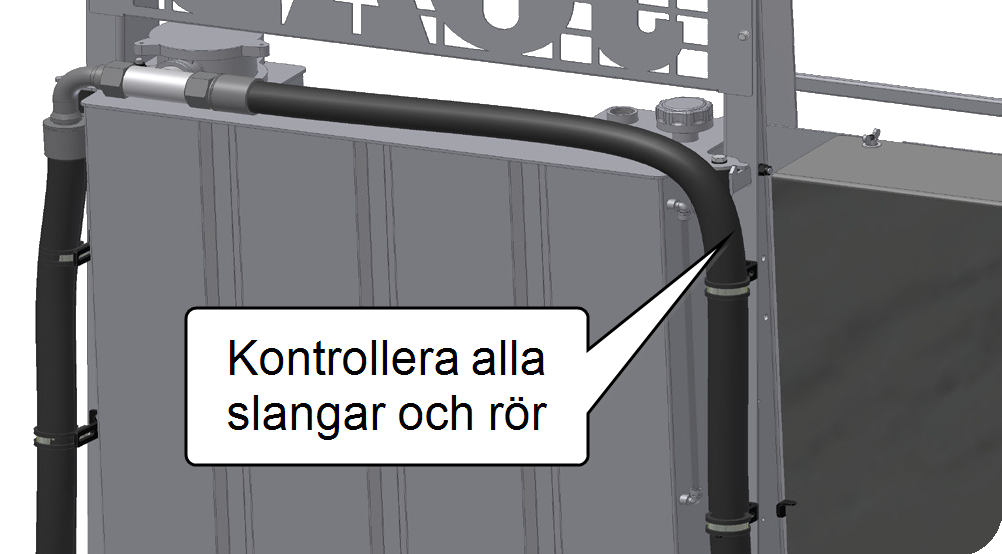

Kontrollera att inga slangar eller rör är i kläm. Kontrollera att slangar och rör är fria från skador och/eller läckage. -

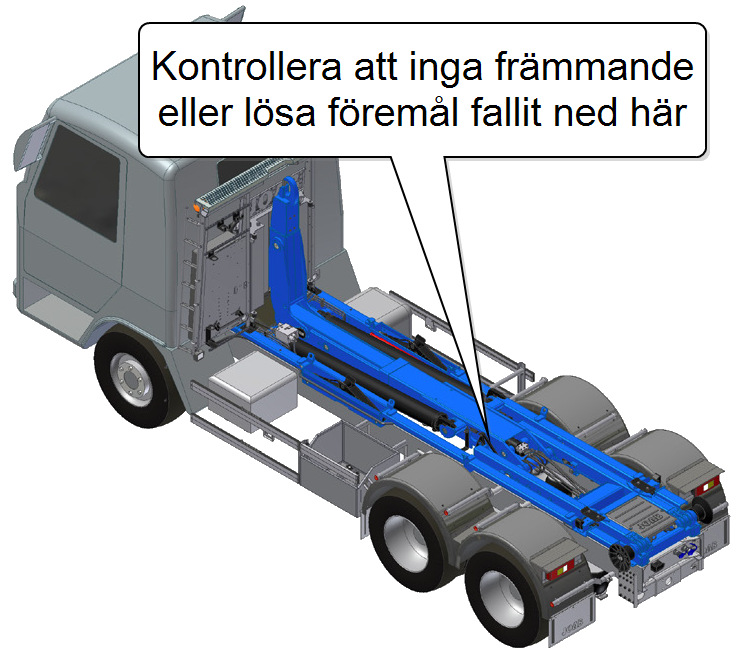

Kontrollera att inga främmande föremål finns mellan lastväxlarens delar. - Kontrollera att lastväxlaren är fri från deformation, sprickor och andra skador.
-

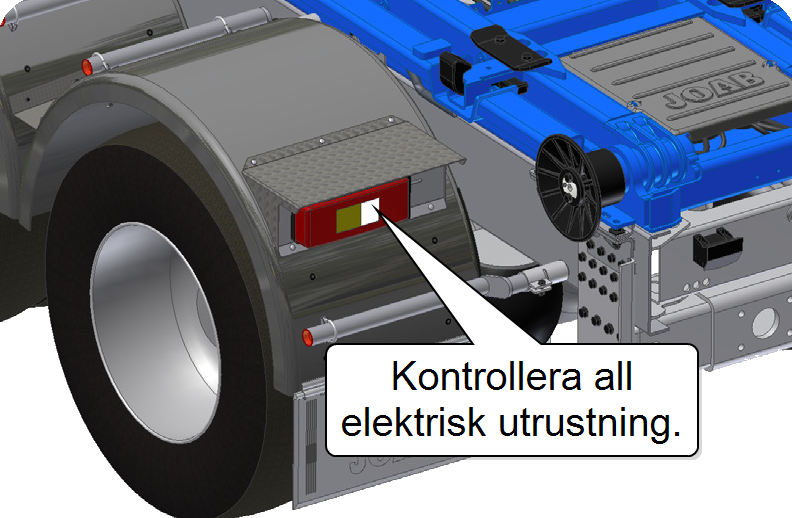

Kontrollera att belysning och övrig elutrustning fungerar. -

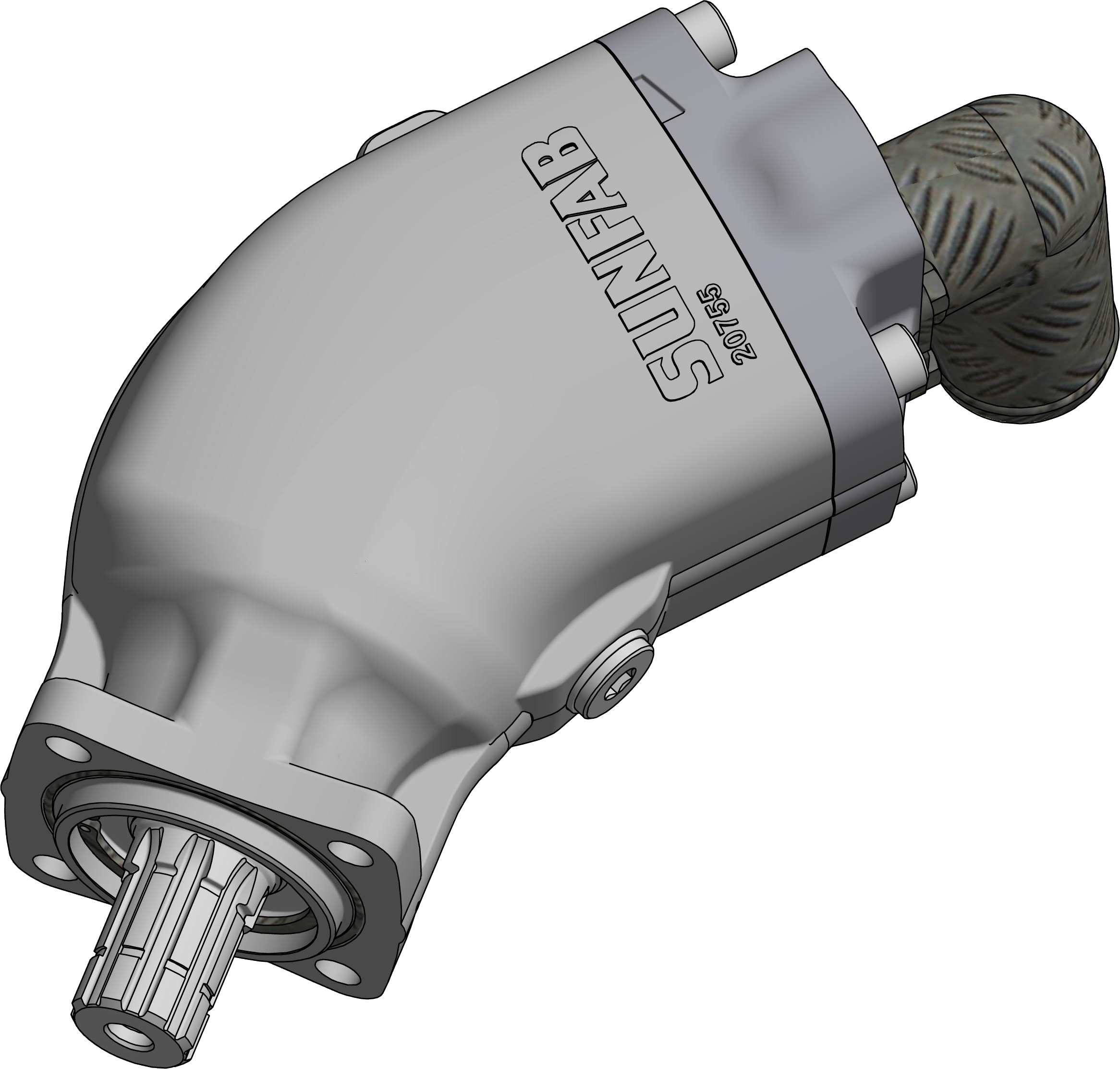

Kontrollera hydraulpumpen.
Om skador upptäcks, kontakta omgående din JOAB-verkstad.
Tvätt av lastväxlare
Nylackerade ytor ska rengöras endast med svamp och milt rengöringsmedel. Använd inte högtryckstvätt. Högtryckstvätt får användas tidigast tre veckor efter ytbehandling.
Rengöringsmedel innehåller syra. Använd endast rengöringsmedel med pH högst 9. Rengöringsvätskans temperatur får vara högst 50 °C högre än omgivningstemperaturen. Skölj alla ytor noga efter tvätt.
Rengöring med högtryckstvätt medför vissa risker. Alla elektriska komponenter, även kapslade, är känsliga för vatten under högt tryck.
Om högtryckstvätt används, håll munstycket minst 45 cm från lackerade ytor. Använd endast standardmunstycke, aldrig turbomunstycke.

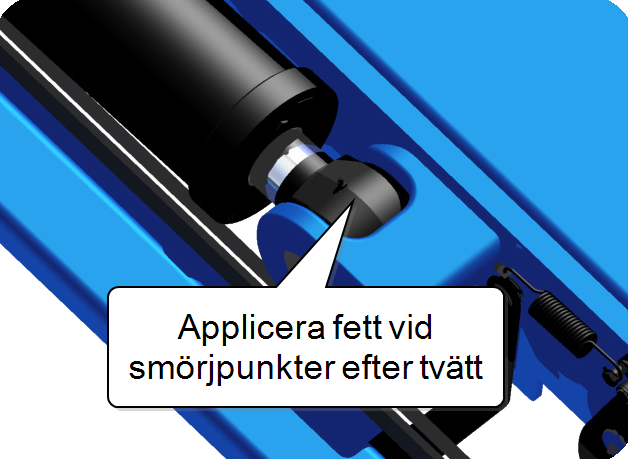

Om du rengör kring smörjpunkter, komplettera alltid med nytt fett efter tvätten. För mer information om lastväxlarens smörjpunkter, se nedan.
Smörjpunkter

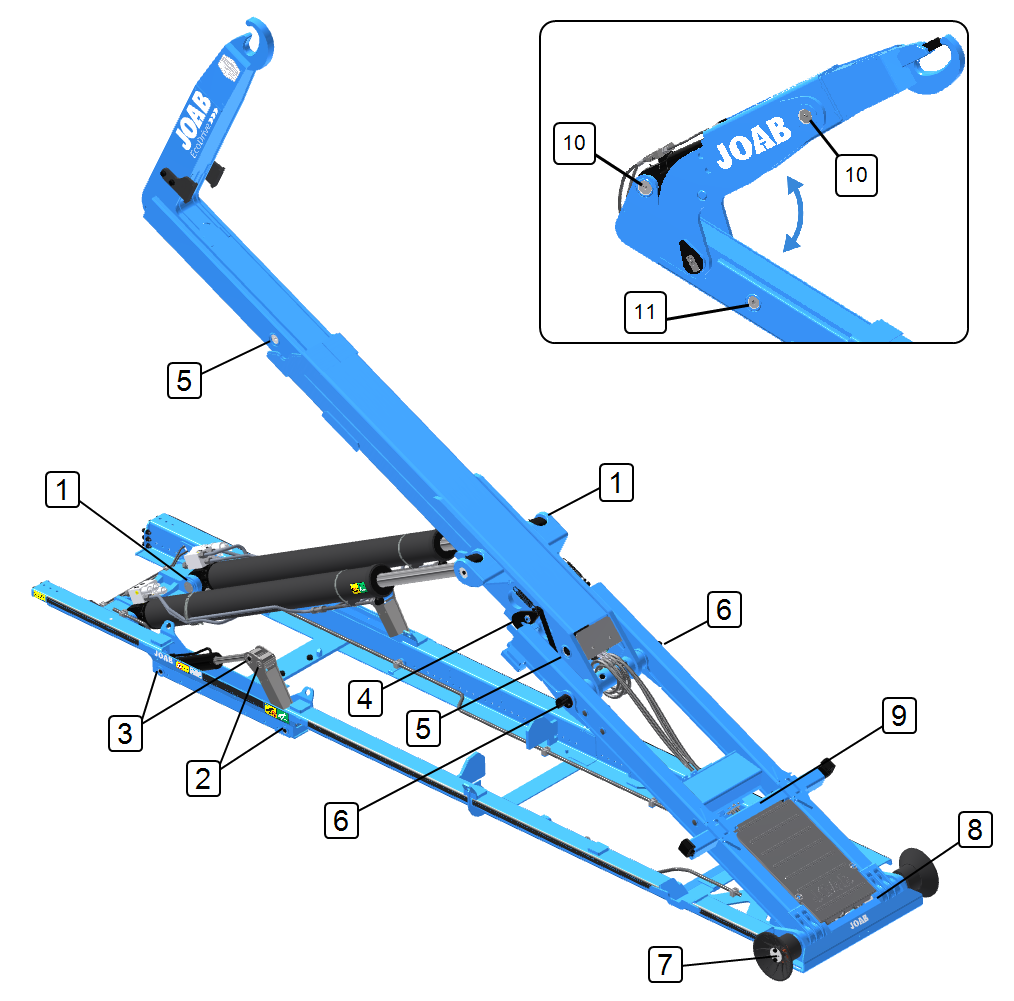

Bilden nedan visar lastväxlarens smörjpunkter.
- Tippcylinder (4 st.)
- Hjälplyftarm (4 st.)
- Hjälplyftcylinder (4 st.)
- Midjelås (2 st.)
- Utskjutscylinder (2 st.)
- Krokarmsled (2 st.)
- Rullar (2 st.)
- Tippled (2 st.)
- Hydraullåscylinder (2 st.)
Lastväxlare L
- Krokpelarcylinder (2 st.)
- Krokpelaraxel (2 st.)
Lastväxlare LA (tillval)
Underhåll av lastväxlarens smörjpunkter ska normalt följa smörjschemat för fordonet. Lastväxlarens smörpunkter ska dock smörjas med högst 75 drifttimmars intervall.
Om fordonet är försett med centralsmörjsystem, kontrollera med 75 drifttimmars intervall att det fungerar korrekt. Utför också manuellt underhåll av eventuella smörjpunkter som inte omfattas av centralsmörjsystemet.
Använd smörjfett typ NLGI 0 eller tjockare om centralsmörjsystem används. Lager som utsätts för stor belastning, som lagren i rullarna, ska smörjas med fett med högre viskositet.
Applicera inte fett eller olja på styrskenorna.
Smörjningspåminnelse

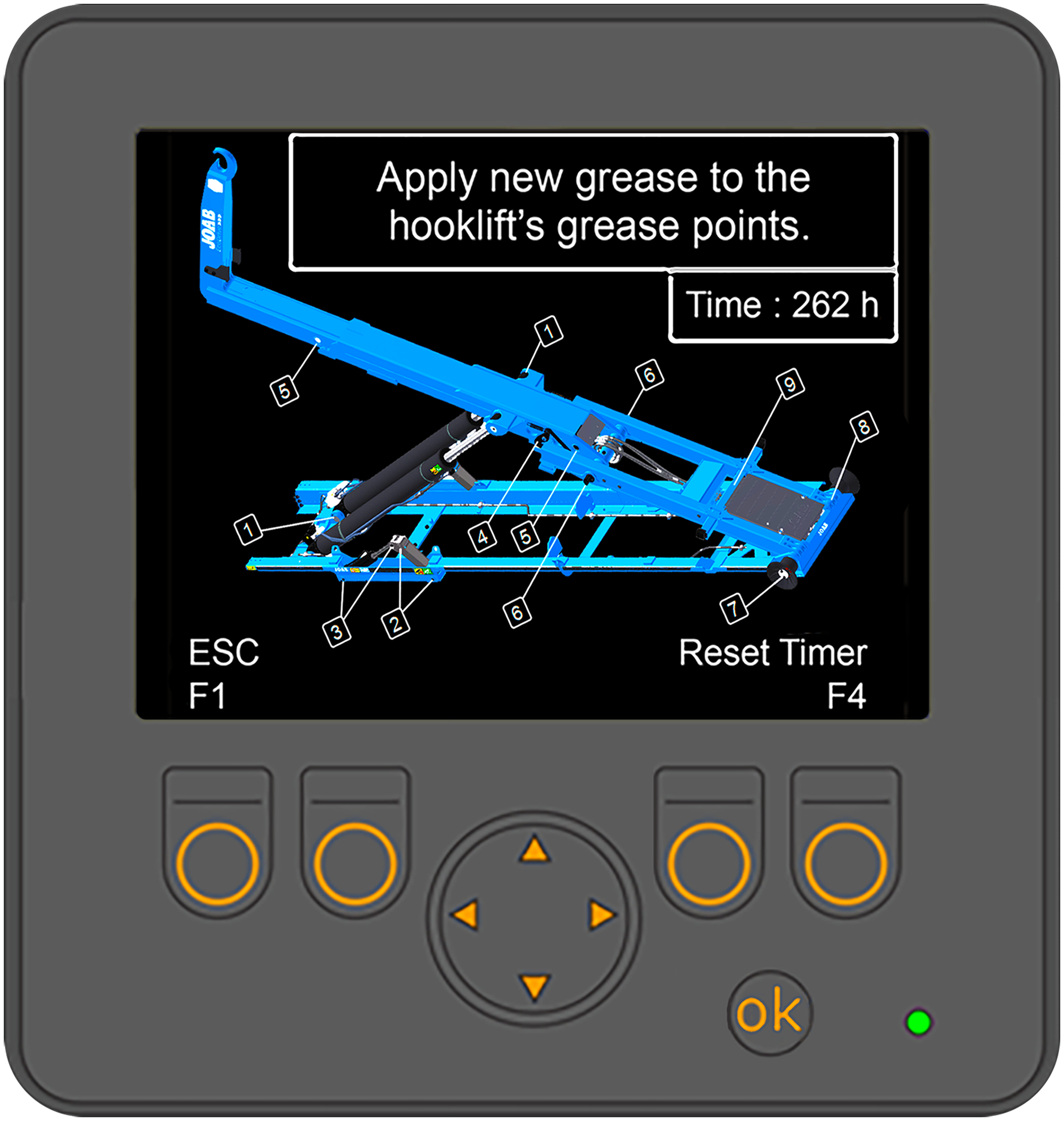

En påminnelse om smörjning visas på CBW-manöverdonet när kraftuttaget varit inkopplat i sammanlagt 75 timmar. När påminnelsen visas ska lastväxlaren smörjas.
Tryck på knapp F1 för att stänga påminnelsen. Meddelandet visas dock på nytt nästa gång manöverdonet startas. Tryck på knapp F4 för att nollställa påminnelsens drifttimräknare. Smörjningspåminnelsens timräknare börjar sedan om, och nästa påminnelse visas efter ytterligare 75 drifttimmar.
Om lastväxlaren är försedd med centralsmörjning, kan smörjningspåminnelsen stängas av permanent. För att göra det, välj alternativet CGS (Central Greasing System) från Servicemenyn. För ytterligare information, se "Servicemenyn".
Service av lastväxlare
Vid normal drift ska oljebyte utföras enligt nedan.
- Mineralolja – vartannat år
- Miljövänlig olja – varje år
JOAB rekommenderar att oljebyte görs på hösten.
Om miljövänlig olja används, använd alltid olja av samma typ och från samma tillverkare.
Oljefiltret ska bytas efter 50 drifttimmar och därefter varje år.
Luftfiltret ska bytas minst vartannat år, oftare om så behövs.
Servicepåminnelsedekal
En servicedekal från JOAB sitter på förardörrens insida för att ange när service på lastväxlaren ska utföras. Bilden visar en servicedekal, där siffrorna runt kanten motsvarar månaderna januari till december.
Månad 1 (januari) saknas på dekalen, vilket anger att nästa service ska utföras i januari månad. Utför service på lastväxlaren enligt dekalen.
Servicepåminnelse – CBW-manöverdon

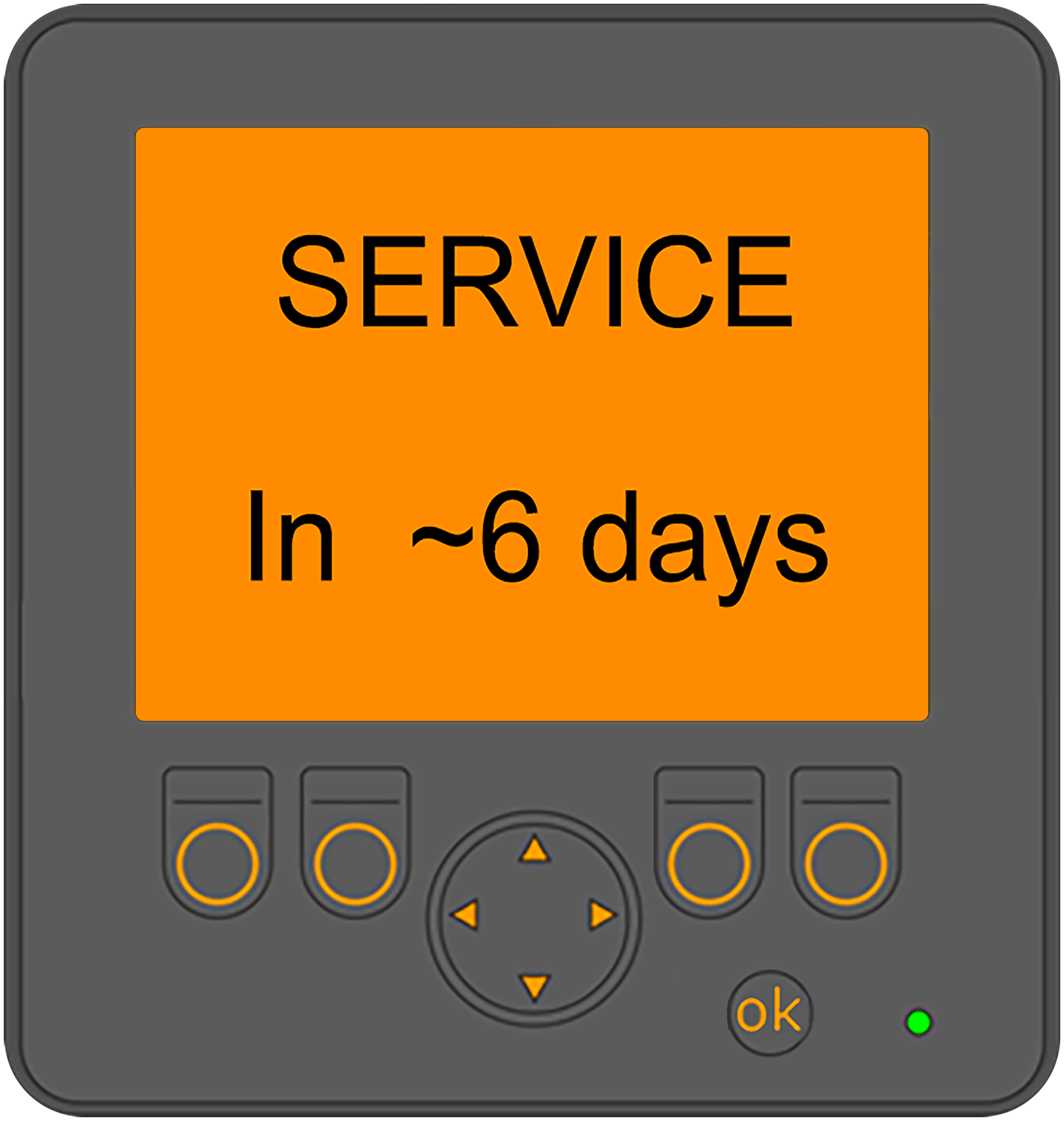

Vid start av CBW-manöverdonet visas en servicepåminnelse om återstående drifttid till nästa servicetillfälle är kort, se vidstående bild.
Det visade antalet dagar är ungefärligt. Antalet dagar är en approximativ beräkning baserad på tre faktorer. Den första faktorn är första servicetillfället. Påminnelse för första service ges två månader efter leveransdatum.
Efter första servicetillfället ges påminnelse för nästa och följande servicetillfällen var 12:e månad, räknat från datum för det första servicetillfället. Den tredje faktorn lastväxlarens ackumulerade antal drifttimmar. Vid intensiv användning kommer servicepåminnelse att ges tidigare än efter 12 månader.
När antalet dagar minskat till noll växlar nedräkningen från orange bakgrund till minustecken och röd bakgrund, och fortsätter under noll. Om service inte utförts i tid, visas alltså för hur många dagar sedan service skulle ha utförts.
Meddelandet är endast en påminnelse till operatörer och driftansvariga. Det påverkar inte lastväxlarens funktion eller användbarhet.
Meddelandet kan kvitteras bort med knappen OK nedtill på panelen. Servicepåminnelsefunktionen kan nollställas endast av JOAB:s tekniker och behöriga servicepartners.
Det återstående antalet dagar kan också avläsas på displaybilden Servicemenyn. Se "Servicemenyn".
Servicepaket och garanti
Servicepaket kan beställas från JOAB enligt informationen nedan. Ha informationen från lastväxlarens tillverkarskylt till hands när du kontaktar JOAB. Se "Tillverkarskylt".
| Avdelning | Kontaktuppgifter |
|---|---|
| Serviceverkstad | 031 7050 687 |
| Reservdelar | 031-7050 686 |
| Teknisk support | 031-7050 688 |
| Garanti | 031-7050 717 |
| Påbyggnadssupport | 031 7050 705
|
Besök vår webbplats www.joab.seför att beställa reservdelar samt hitta din närmaste JOAB-auktoriserade verkstad.
Åtdragningsmoment för förband
Alla förband på lastväxlaren ska efterdras till angivet moment efter 5000 km drift. Vertikala pendelbultar ska dras åt till 40 Nm. Alla övriga skruvförband ska dras åt enligt nedan.
| Gänga | Åtdragningsmoment 8,8 | Åtdragningsmoment 10,9 |
|---|---|---|
| M8 | 24 Nm | 33 Nm |
| M10 | 47 Nm | 65 Nm |
| M12 | 81 Nm | 114 Nm |
| M14 | 128 Nm | 181 Nm |
| M16 | 197 Nm | 277 Nm |
| M18 | 275 Nm | 386 Nm |
| M20 | 385 Nm | 541 Nm |
| M24 | 518 Nm | 935 Nm |
Arbete på lastväxlare
Arbete på upplyft lastväxlare får endast utföras med lastväxlaren tom. Om flak eller annan påbyggnad är lastad, måste avlastning ske innan arbetet påbörjas. Tippstöttan (se nedan) ska placeras så att den stöder lastväxlaren. Annars finns risk för dödsfall och/eller allvarlig personskada.
Lastväxlaren är utrustad med tippstötta (se vidstående bild). Denna måste används när arbete utförs på lastväxlaren. Den är en säkerhetsanordning som stöder lastväxlaren när den är upplyft och hindrar att den faller ned om hydraultrycket skulle falla.

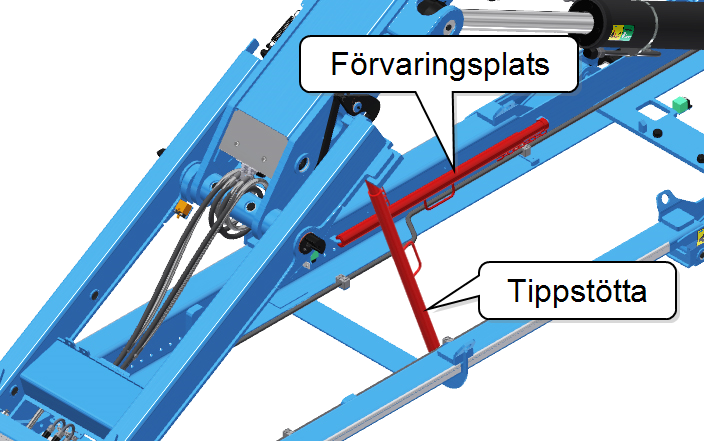

Vidstående bild visar var tippstöttan (röd) förvaras när den inte används. Den förvaras på hjälpramens vänstra insida.
Bilden visar även hur tippstöttan ska placeras för att stöda lastväxlaren när arbete utförs. Tippstöttan ska placeras mellan hjälpramen och mellandelen och låsas i förankringspunkterna, enligt bild och beskrivning nedan.

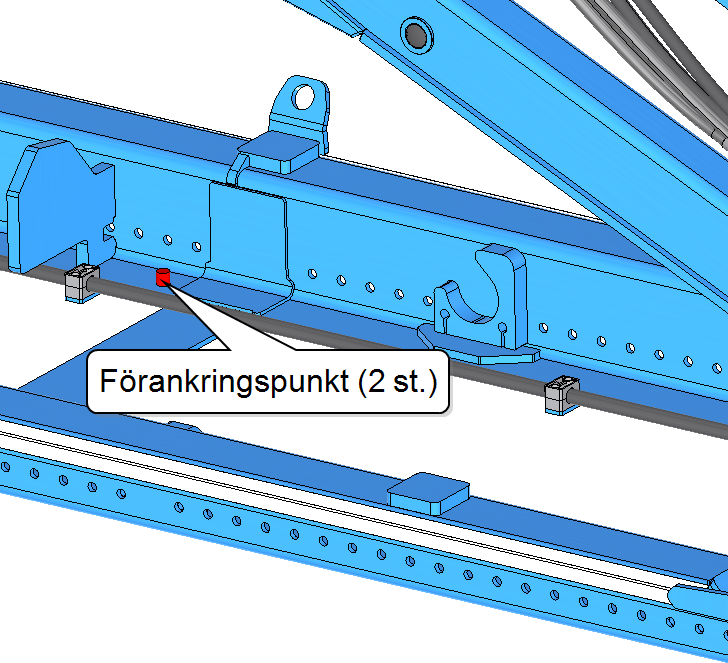

Tippstöttan ska förankras mellan hjälpramen och mellandelen med hjälp av två sprintar som förankringspunkter. Lokalisera förankringstapparna och placera tippstöttan mellan dem som bilden visar, innan arbete utförs på lastväxlaren.
