Service och underhåll

För att undvika onödigt slitage är det viktigt att lastväxlaren underhålls kontinuerligt. Nedan ges information rörande dagligt underhåll and service.

Dagligt underhåll

Den dagliga skötseln, som endast tar några minuter, kan förlänga lastväxlarens livslängd.

Utför kontrollerna nedan varje dag för att hålla lastväxlaren i gott skick.

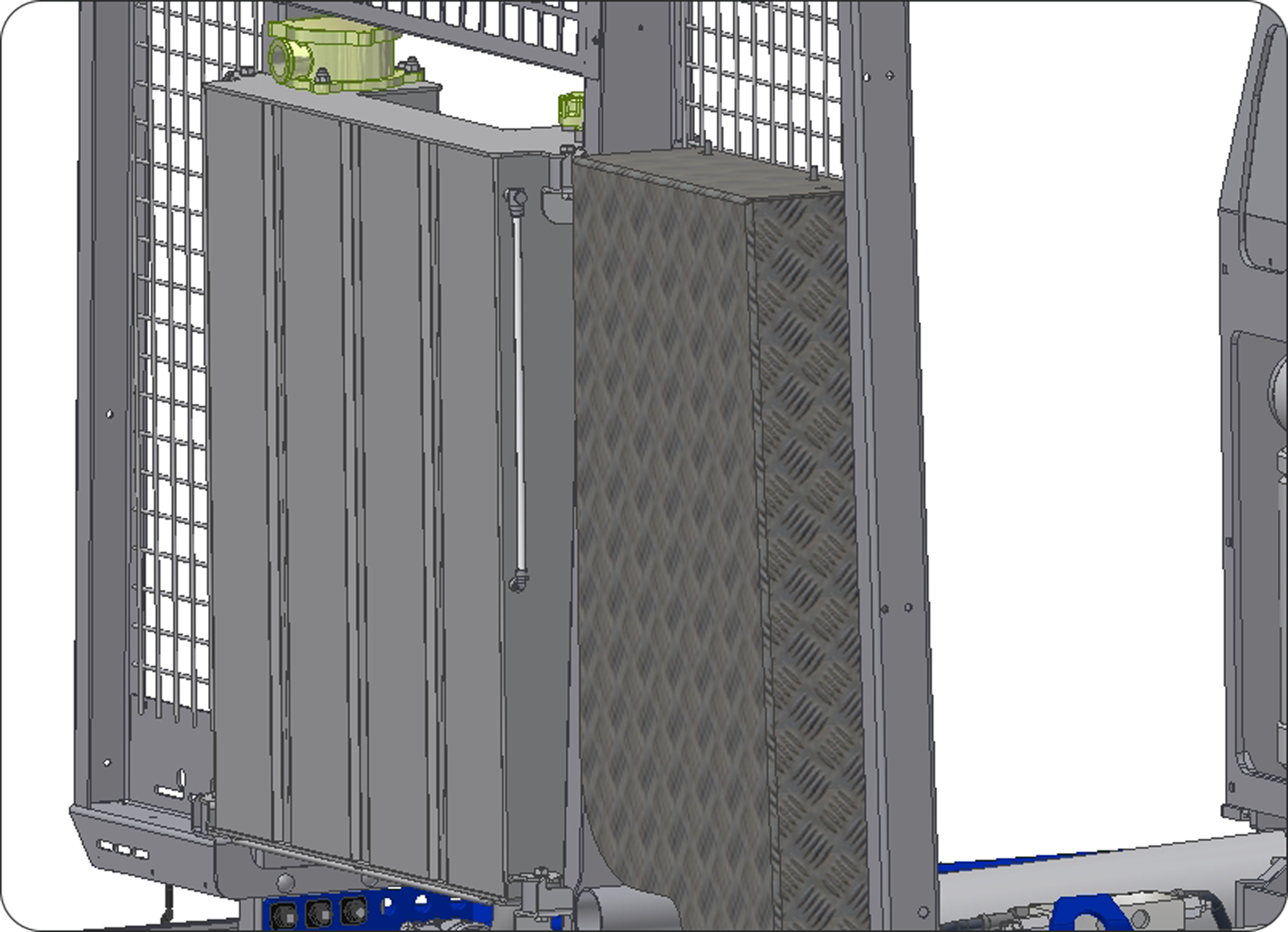

  1. Kontrollera oljenivån.

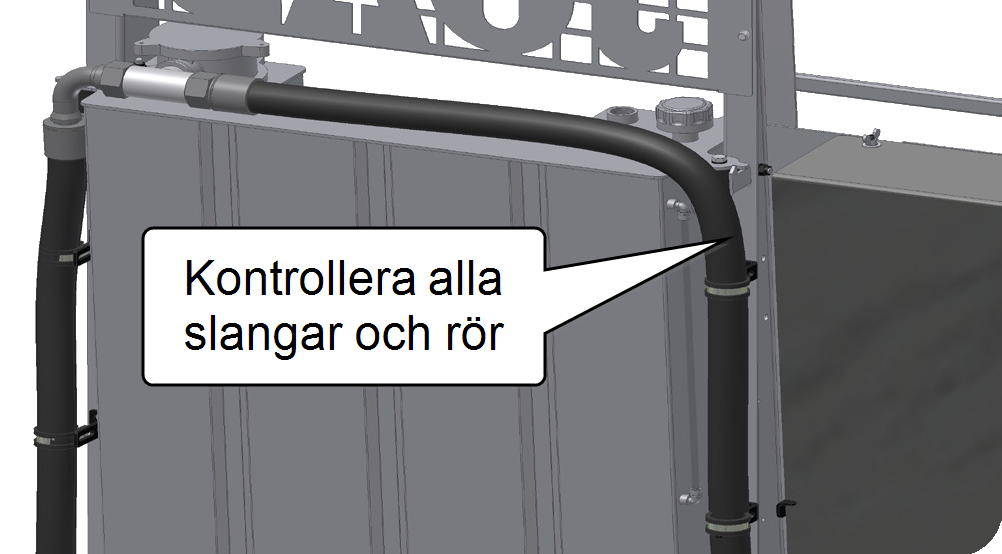

  2. Kontrollera att inga slangar eller rör är i kläm. Kontrollera att slangar och rör är fria från skador och/eller läckage.

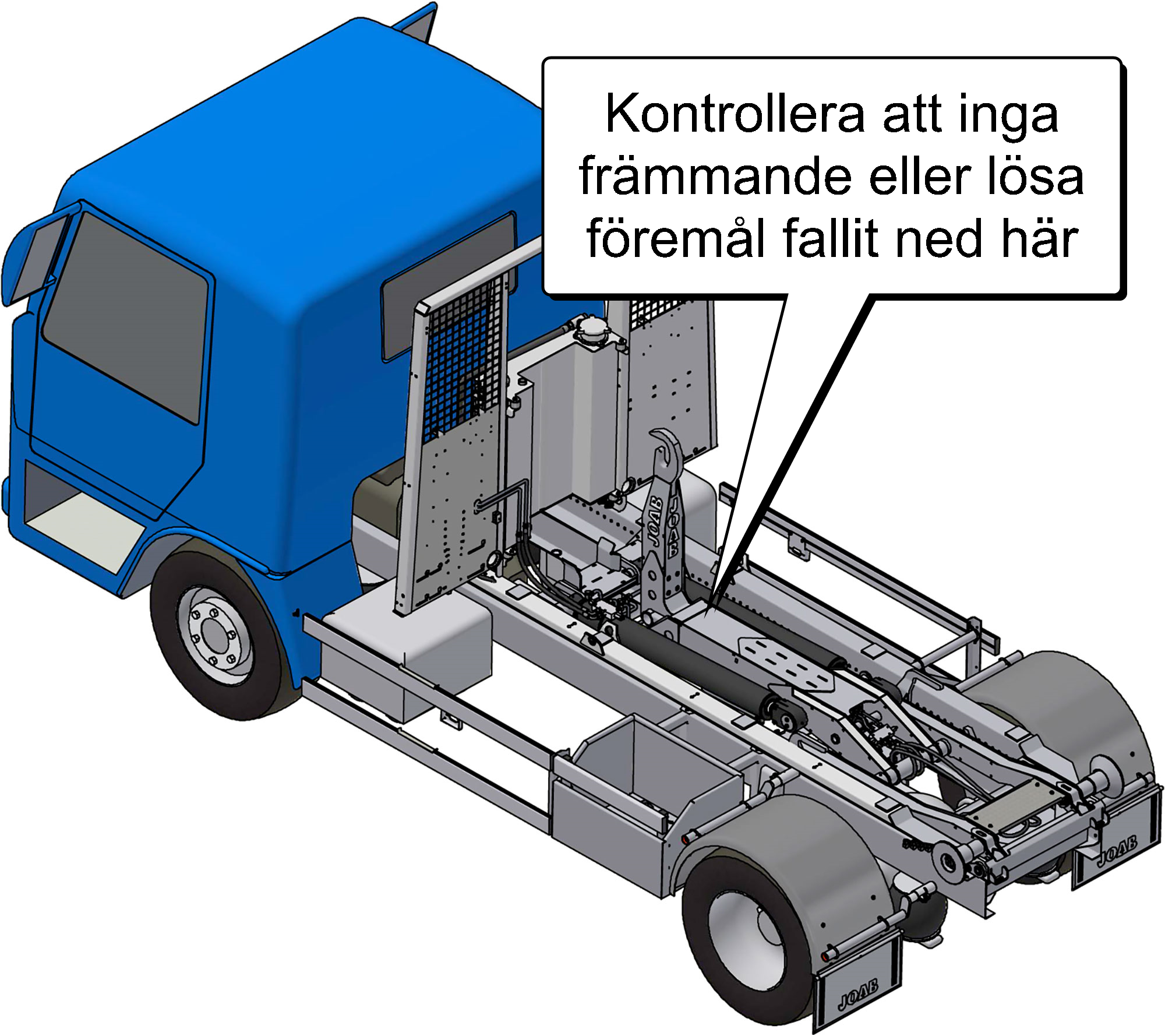

  3. Kontrollera att inga främmande föremål finns mellan lastväxlarens delar.
  4. Kontrollera att lastväxlaren är fri från deformation, sprickor och andra skador.

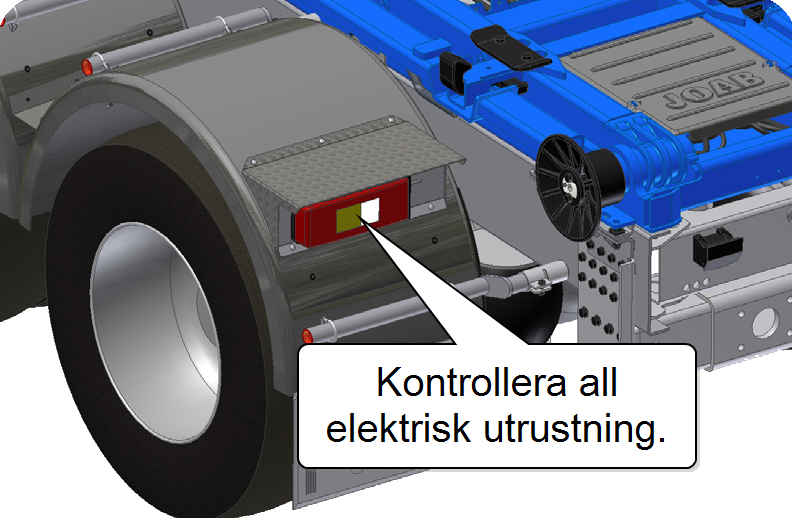

  5. Kontrollera att belysning och övrig elutrustning fungerar.

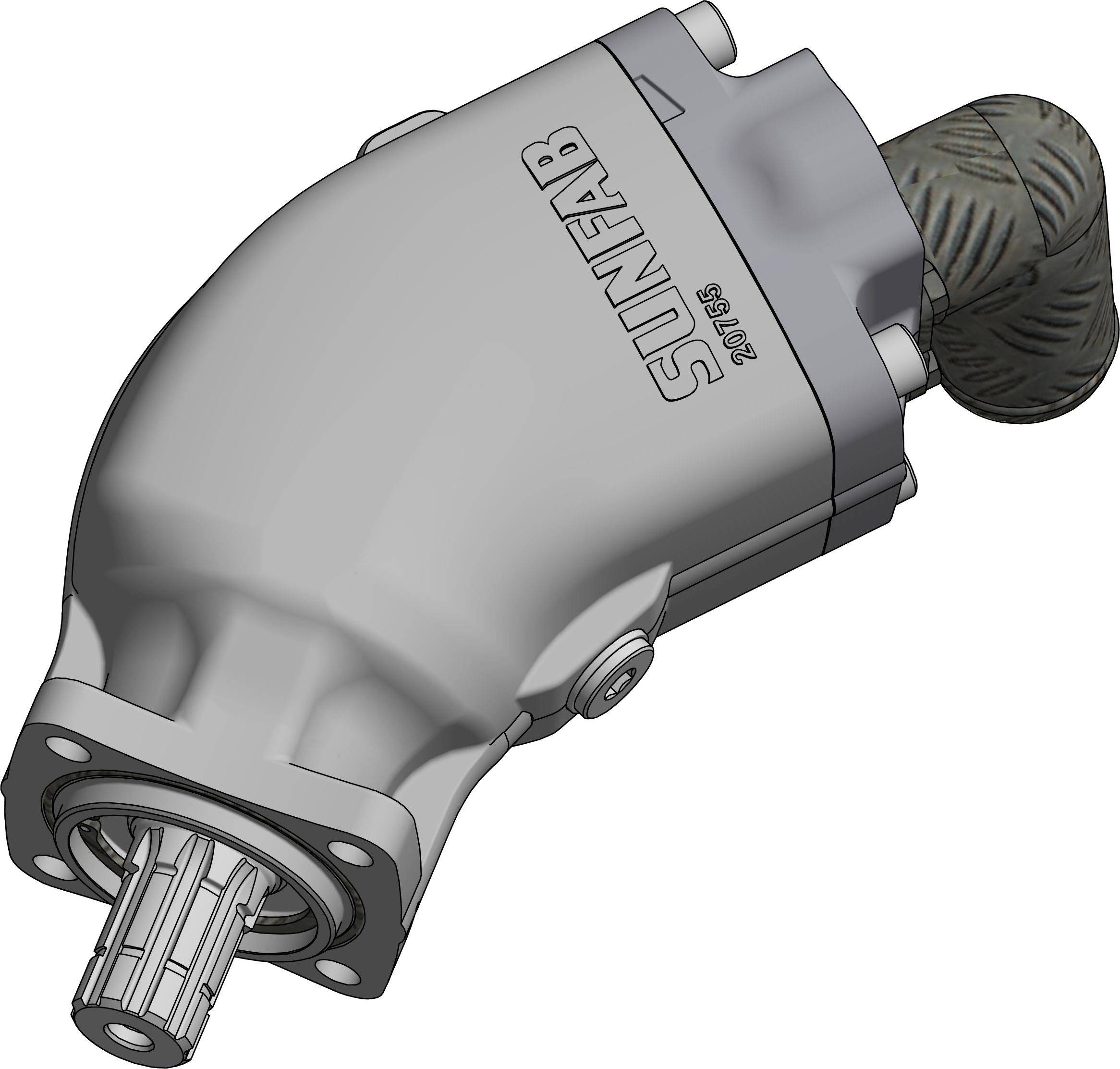

  6. Kontrollera hydraulpumpen.

    7. Om skador upptäcks, kontakta omgående din JOAB-verkstad.

Tvätt av lastväxlare

Nylackerade ytor ska rengöras endast med svamp och milt rengöringsmedel. Använd inte högtryckstvätt. Högtryckstvätt får användas tidigast tre veckor efter ytbehandling.

Rengöringsmedel innehåller syra. Använd endast rengöringsmedel med pH högst 9. Rengöringsvätskans temperatur får vara högst 50 °C högre än omgivningstemperaturen. Skölj alla ytor noga efter tvätt.

Rengöring med högtryckstvätt medför vissa risker. Alla elektriska komponenter, även kapslade, är känsliga för vatten under högt tryck.

Om högtryckstvätt används, håll munstycket minst 45 cm från lackerade ytor. Använd endast standardmunstycke, aldrig turbomunstycke.

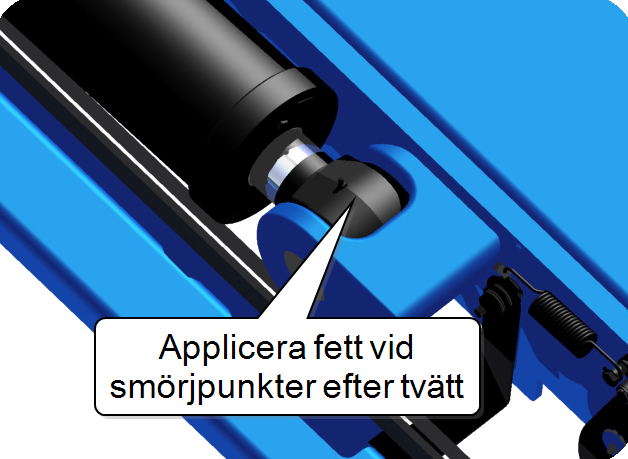

Om du rengör kring smörjpunkter, komplettera alltid med nytt fett efter tvätten. För mer information om lastväxlarens smörjpunkter, se nedan.

Smörjpunkter

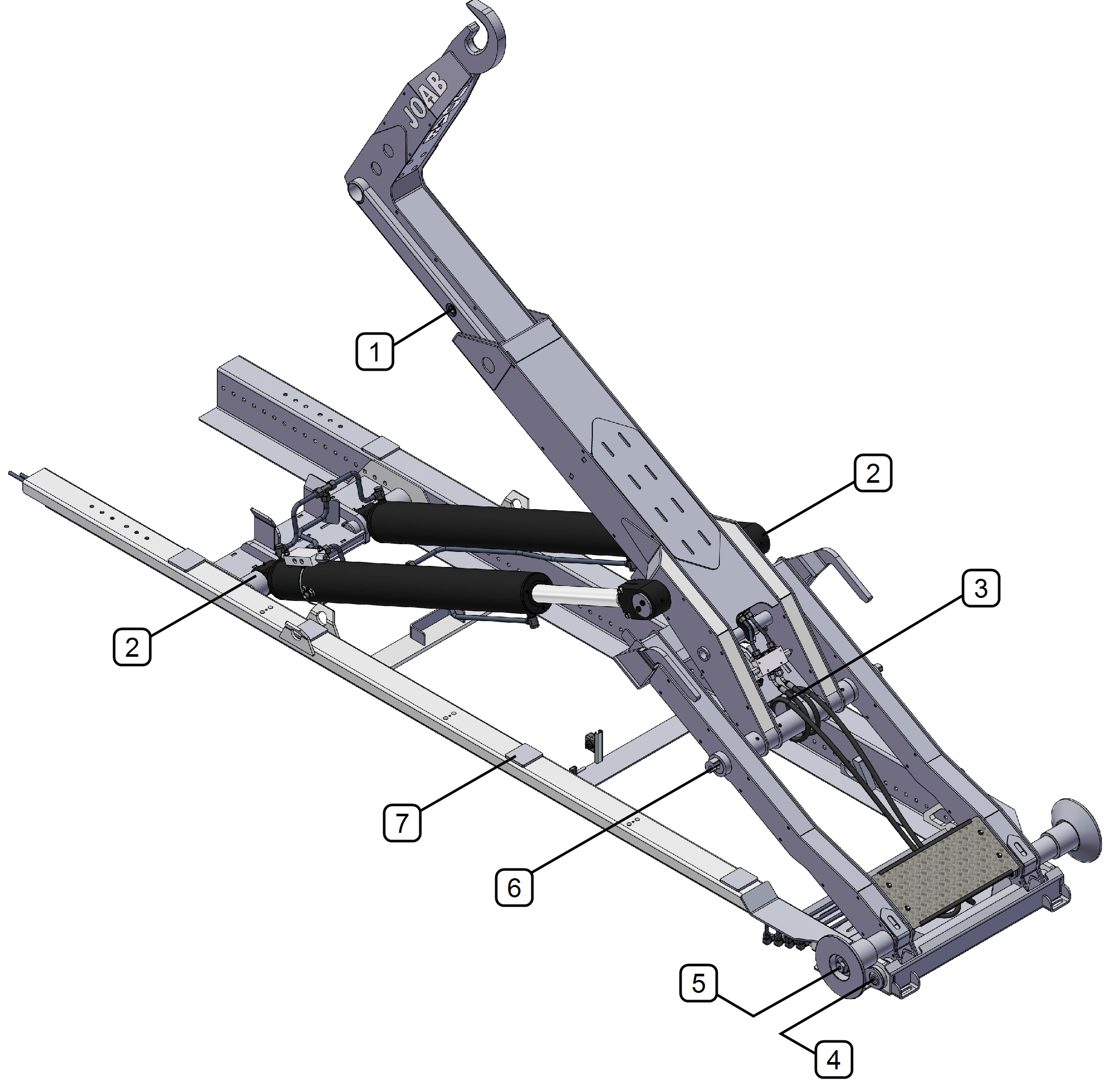

Bilden nedan visar lastväxlarens smörjpunkter.

  1. Cylinder för utskjutsdel
  2. Tippcylinder (4 st.)
  3. Midjelås (3 st.)
  4. Tippled (2 st.)
  1. Rullar (2 st.)
  2. Krokarmsled (2 st.)
  3. Glidplattor (6 st.)

Underhåll av lastväxlarens smörjpunkter ska normalt följa smörjschemat för fordonet. Lastväxlarens smörjpunkter ska dock smörjas med högst 75 drifttimmars intervall.

Om fordonet är försett med centralsmörjsystem, kontrollera med 75 drifttimmars intervall att det fungerar korrekt. Utför också manuellt underhåll av eventuella smörjpunkter som inte omfattas av centralsmörjsystemet.

Använd smörjfett typ NLGI 0 eller tjockare om centralsmörjsystem används. Lager som utsätts för stor belastning, som lagren i rullarna, ska smörjas med fett med högre viskositet.

Applicera inte fett eller olja på styrskenorna.

Service av lastväxlare

Vid normal drift ska oljebyte utföras enligt nedan.

  • Mineralolja – vartannat år
  • Miljövänlig olja – varje år

JOAB rekommenderar att oljebyte görs på hösten.

Om miljövänlig olja används, använd alltid olja av samma typ och från samma tillverkare.

Oljefiltret ska bytas efter 50 drifttimmar och därefter varje år.

Luftfiltret ska bytas minst vartannat år, oftare om så behövs.

Servicepåminnelsedekal

En servicedekal från JOAB sitter på förardörrens insida för att ange när service på lastväxlaren ska utföras. Bilden visar en servicedekal, där siffrorna runt kanten motsvarar månaderna januari till december.

Månad 1 (januari) saknas på dekalen, vilket anger att nästa service ska utföras i januari månad. Utför service på lastväxlaren enligt dekalen.

Servicepaket och garanti

Servicepaket kan beställas från JOAB enligt informationen nedan. Ha informationen från lastväxlarens tillverkarskylt till hands när du kontaktar JOAB. Se "Tillverkarskylt".

Tabell 61: Servicepaket
Avdelning Kontaktuppgifter
Serviceverkstad 031 7050 687
Reservdelar 031-7050 686
Teknisk support 031-7050 688
Garanti 031-7050 717
Påbyggnadssupport 031 7050 705

Besök vår webbplats www.joab.seför att beställa reservdelar samt hitta din närmaste JOAB-auktoriserade verkstad.

Åtdragningsmoment för förband

Alla förband på lastväxlaren ska efterdras till angivet moment efter 5000 km drift. Vertikala pendelbultar ska efterdras till 40 Nm. Alla övriga skruvförband ska dras åt enligt nedan.

Tabell 62: Åtdragningsmoment för förband
Gänga Åtdragningsmoment 8.8 Åtdragningsmoment 10.9
M8 24 Nm 33 Nm
M10 47 Nm 65 Nm
M12 81 Nm 114 Nm
M14 128 Nm 181 Nm
M16 197 Nm 277 Nm
M18 275 Nm 386 Nm
M20 385 Nm 541 Nm
M24 518 Nm 935 Nm

Arbete på lastväxlare

Arbete på upplyft lastväxlare får endast utföras med lastväxlaren tom. Om flak eller annan påbyggnad är lastad, måste avlastning ske innan arbetet påbörjas. Tippstöttan (se nedan) ska placeras så att den stöder lastväxlaren. I annat fall finns risk för dödsfall och/eller allvarlig personskada.

Lastväxlaren är utrustad med tippstötta (se vidstående bild). Denna måste används när arbete utförs på lastväxlaren. Den är en säkerhetsanordning som stöder lastväxlaren när den är upplyft och hindrar att den faller ned om hydraultrycket skulle falla.

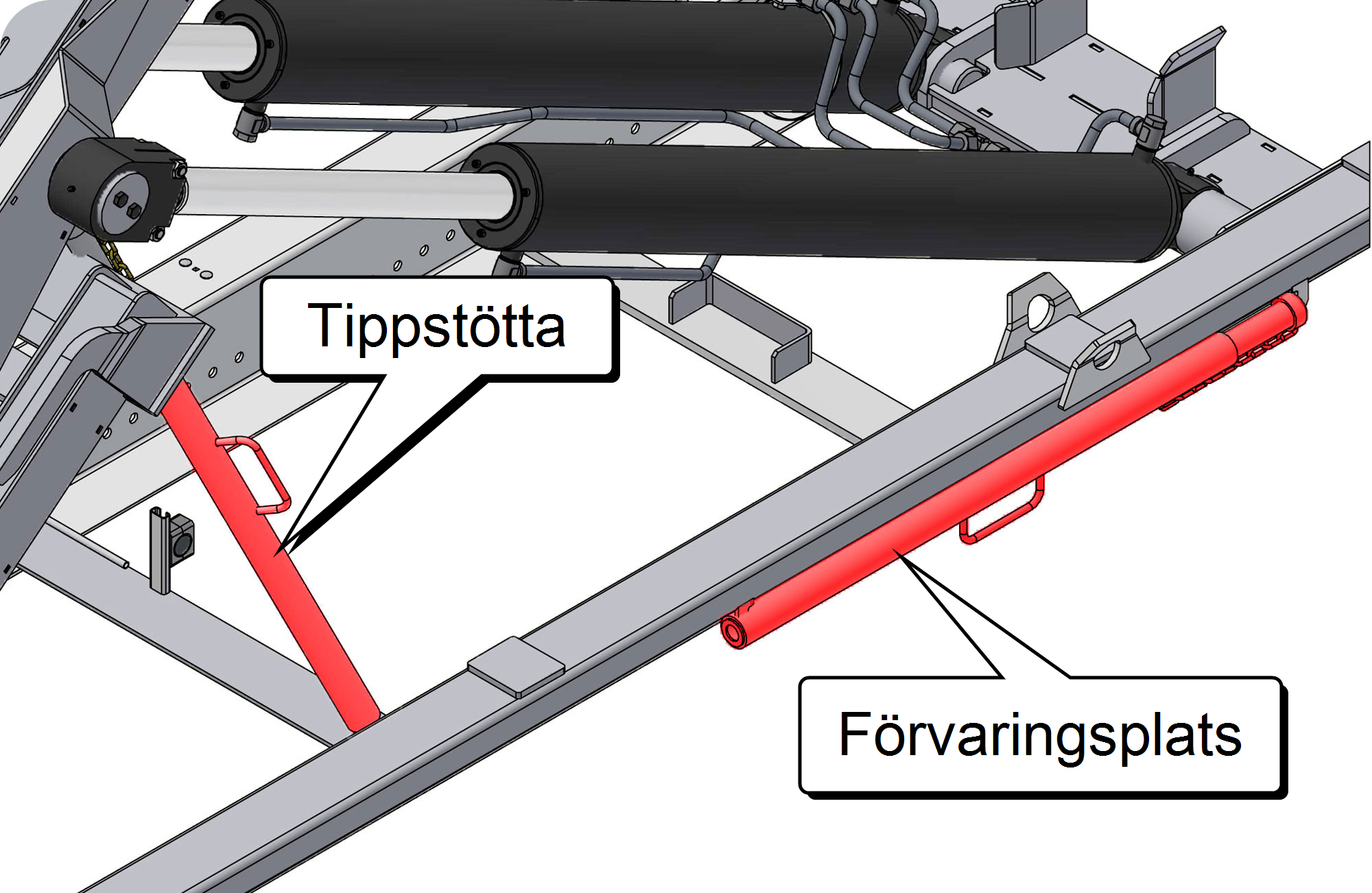

Vidstående bild visar var tippstöttan (röd) förvaras när den inte används. Den förvaras på hjälpramens utsida.

Bilden visar även hur tippstöttan ska placeras för att stöda lastväxlaren när arbete utförs. Tippstöttan ska placeras mellan hjälpramen och mellandelen och låsas i förankringspunkterna, enligt bild och beskrivning nedan.

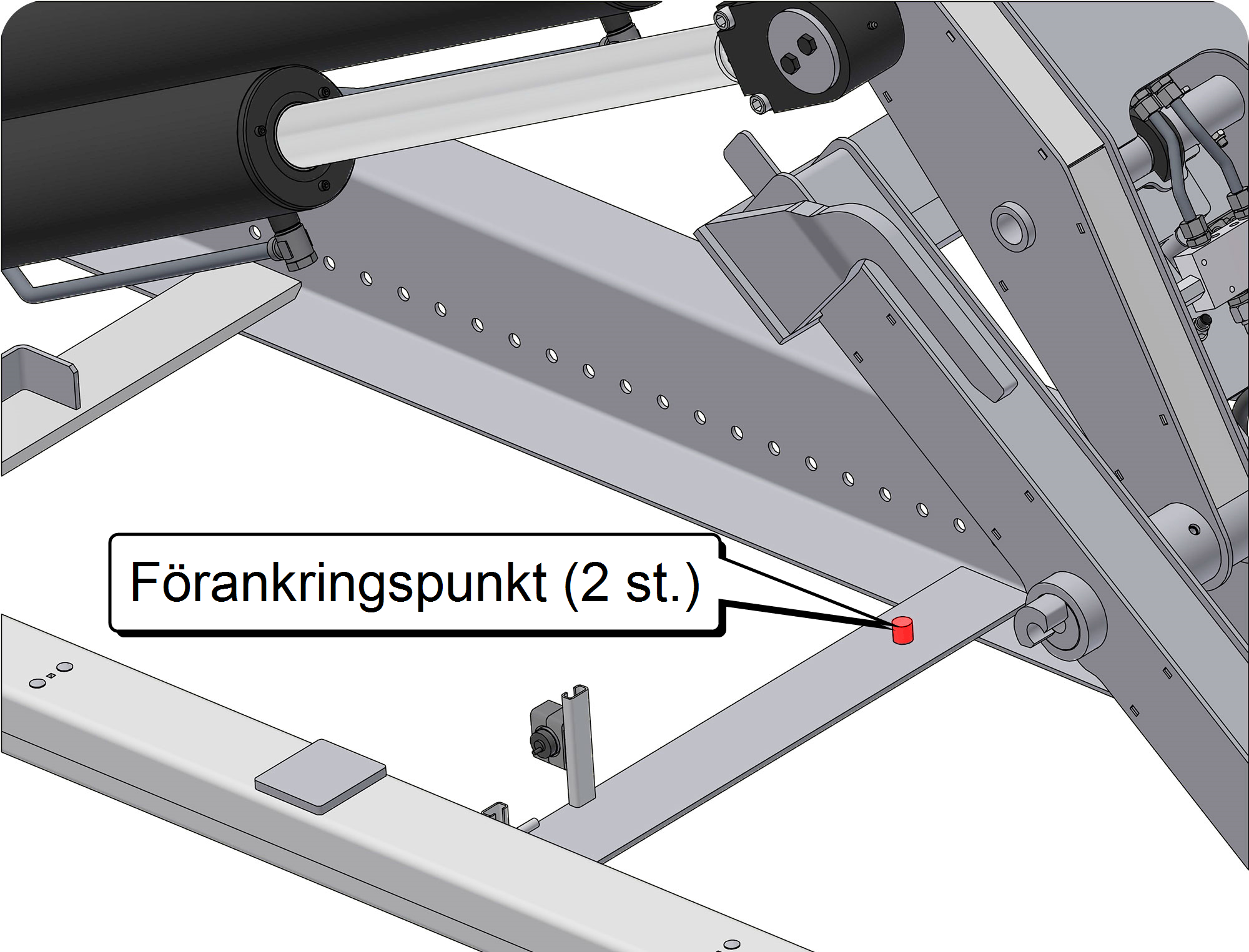

Tippstöttan ska förankras mellan hjälpramen och mellandelen med hjälp av två sprintar som förankringspunkter. Lokalisera förankringstapparna och placera tippstöttan mellan dem som bilden visar, innan arbete utförs på lastväxlaren.
