Om fastflak

JOAB:s fastflak är byggda enligt europeiska standarder och avsedda för godstransport. Alla våra fastflak uppfyller följande europeiska säkerhetsstandarder:

• EN 12640 – surrningspunkter på lastfordon för transport av gods
• EN 12642 – minimikrav för framstam, bakläm och sidolämmar
• EN 12999 - kranar.

Layout och tekniska data är standardiserade för samtliga fastflak. Flaken fästs i fordonschassit och är anpassade för snabb och säker lasthantering. Lastkran kan beställas tillsammans med fastflak.

Fastflak finns i två versioner:

• modell S - liten
• modell M - mellanstor.

Modell S kan beställas med lastkran med kapacitet upp till 26 tonmeter. Modell M kan beställas med lastkran med kapacitet upp till 70 tonmeter. Lastkranar ingår inte i standardutrustningen, utan måste tilläggsbeställas när flaket beställs.

Flaksidorna utgörs av naturanodiserade, snabbt och enkelt fällbara och löstagbara lämmar.

Flakdurken utgörs av slitstark plywood med tjocklek 35 mm. Durken är försedd med lastsäkringsskenor. Dessa erbjuder stor flexibilitet för säkring av lasten.

Totalt finns cirka 120 förankringspunkter och 6 laststöttor. Laststöttorna kan fästas vertikalt i lastsäkringsskenorna för att stöda godset.

Flakramens konstruktion är utformad med tanke på bästa möjliga resultat vid varmförzinkning. Detta säkerställer utomordentlig motståndskraft mot fuktig och korrosiv driftmiljö.

Fastflak kan som tillval förses med olika typer av extrautrustning. Se "Tillval".

CBW-manöverdon

Alla fastflak är försedda med CBW-manöverdon, placerat i fordonets förarhytt. Med CBW‑manöverdonet manövreras belysning, lastkran och släpvagnsfunktioner. Se även "Manövrering".

Fastflakets komponenter

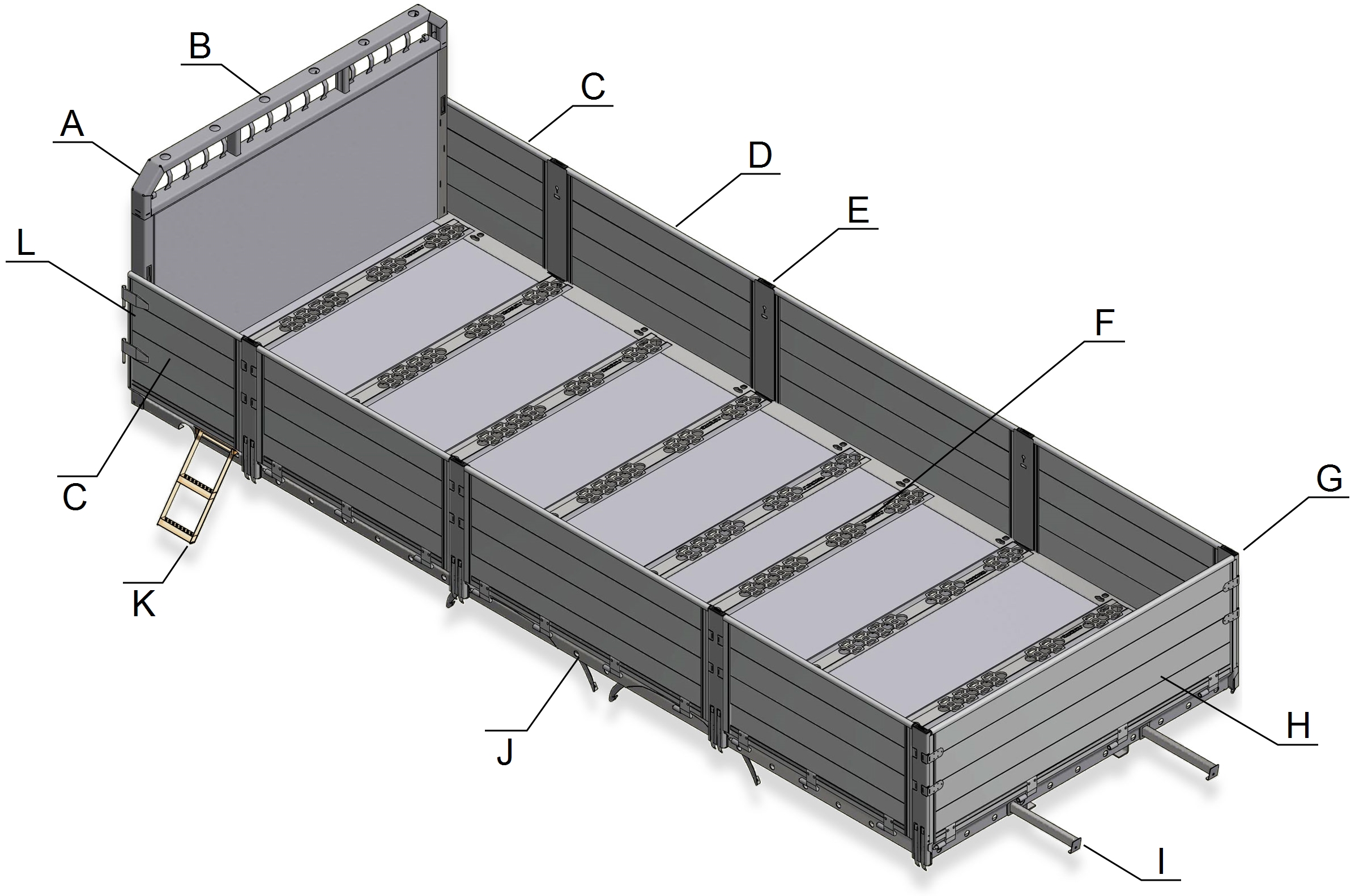

Nedanstående bild ger en översikt över fastflakets huvudkomponenter.

Baklämsstöd

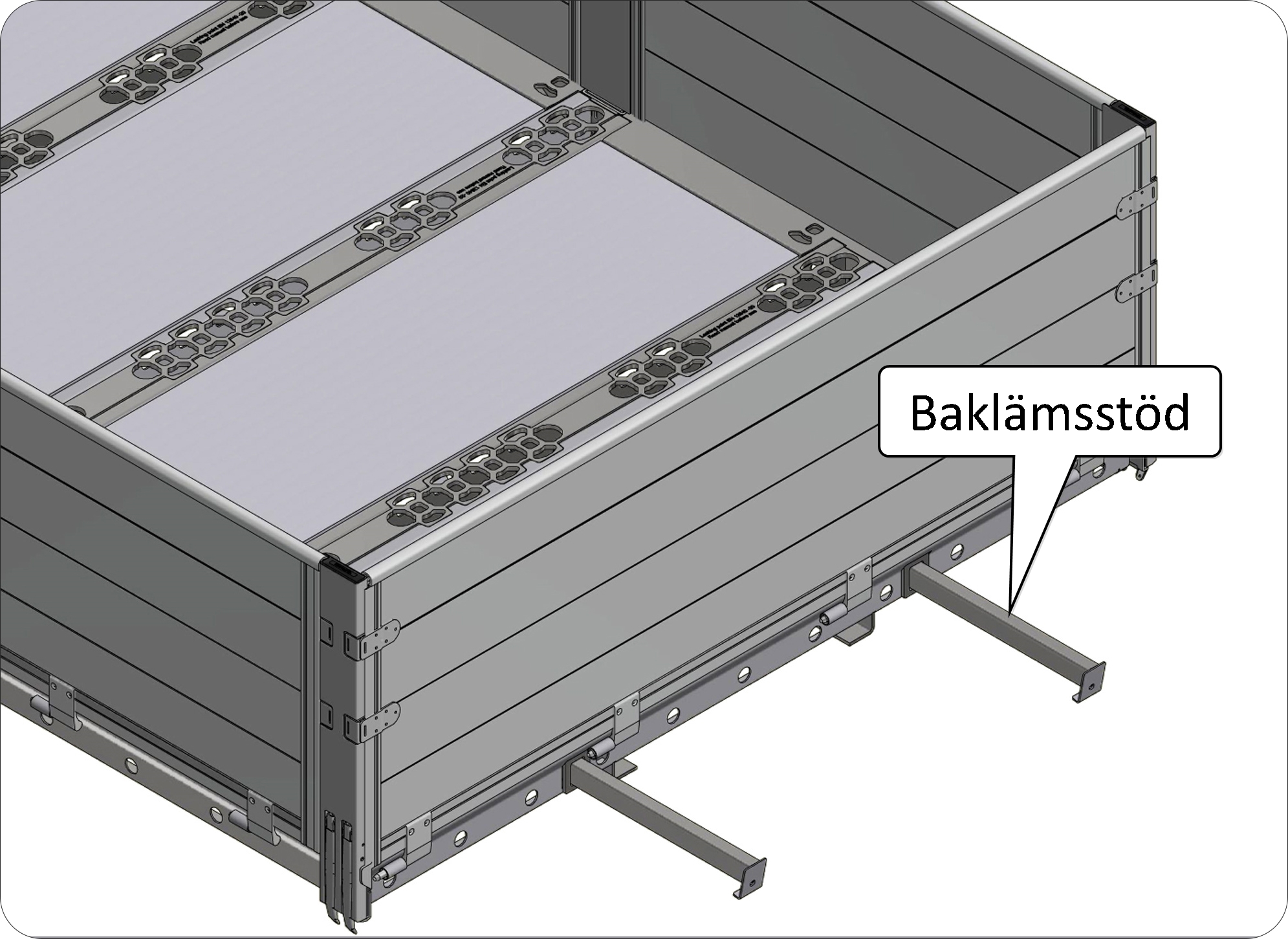

Samtliga modeller har två mekaniska baklämsstöd, se vidstående bild.

Vid körning och arbete med öppen bakläm vilar baklämmen på dessa stöd. Med baklämmen vilande på baklämsstöden kan last med större längd än flakets transporteras.

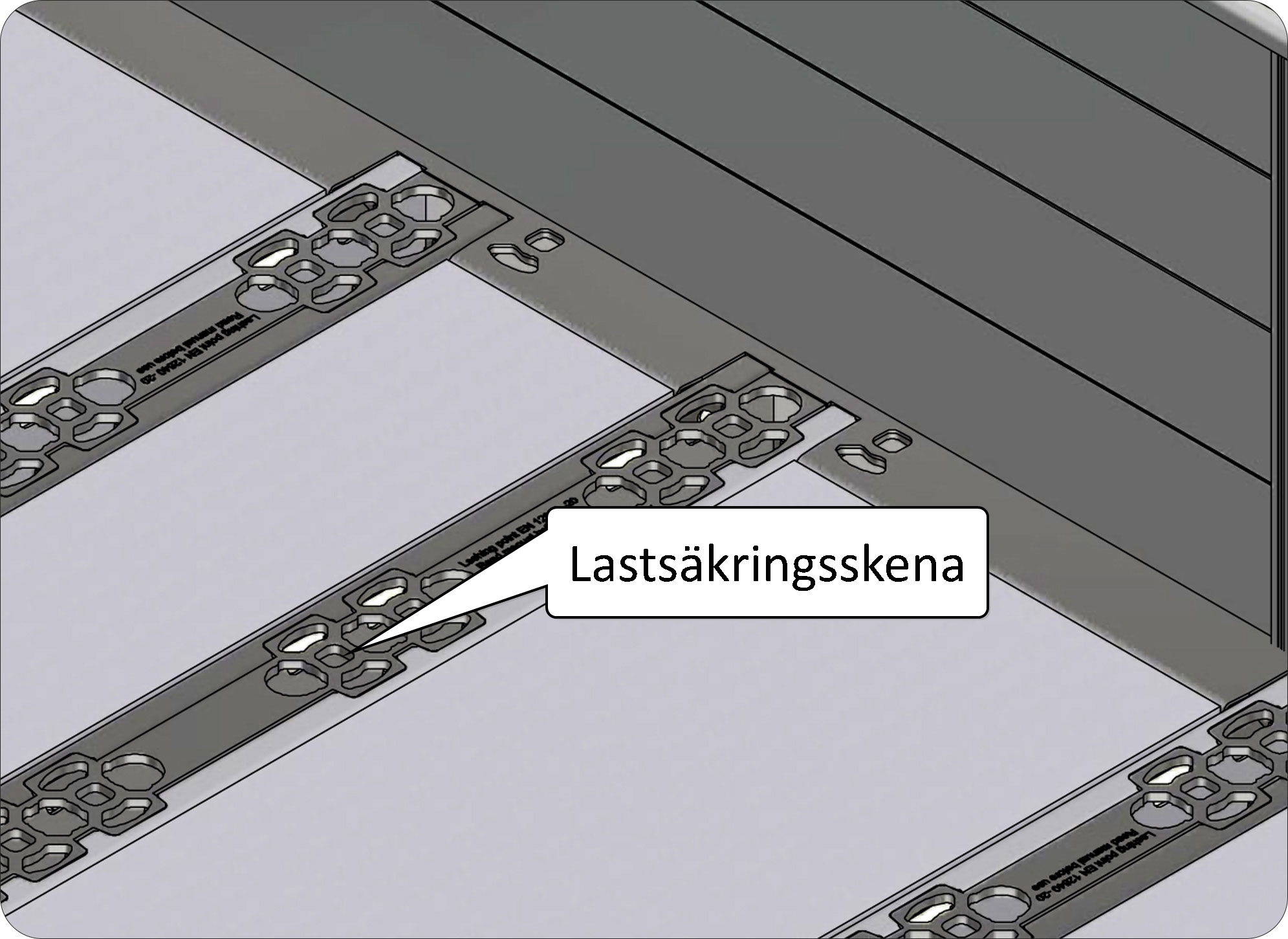

Lastsäkringsskenor

Lastsäkringsskenorna används för förankring av last på flaket. Lastsäkringsskenorna uppfyller kraven i standard EN 12640.

Totalt finns cirka 120 förankringspunkter på flaket.

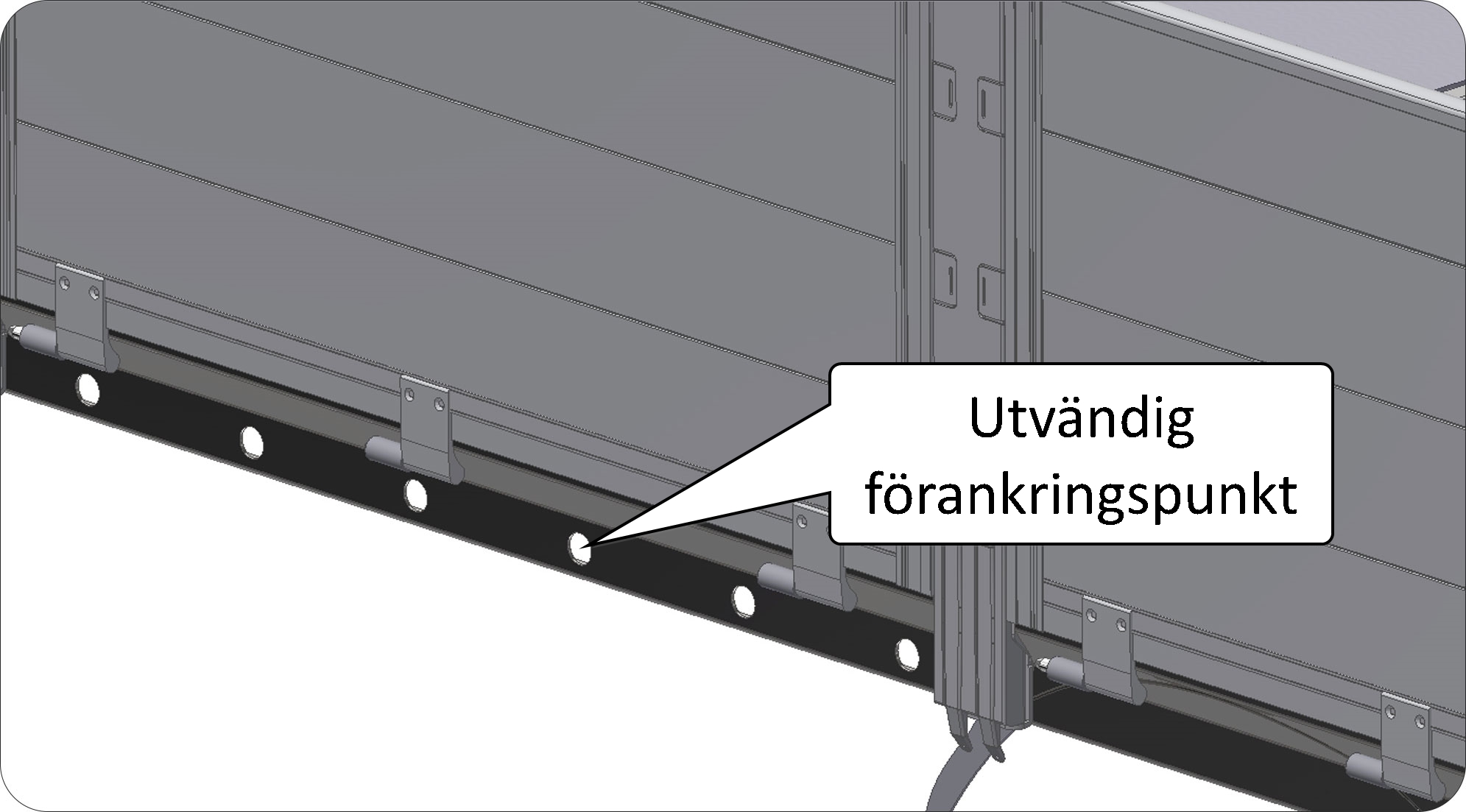

Dessutom finns förankringspunkter på flakramens utsida. Dessa möjliggör överfallssurrning tvärs över hela flaket.

Laststöttor

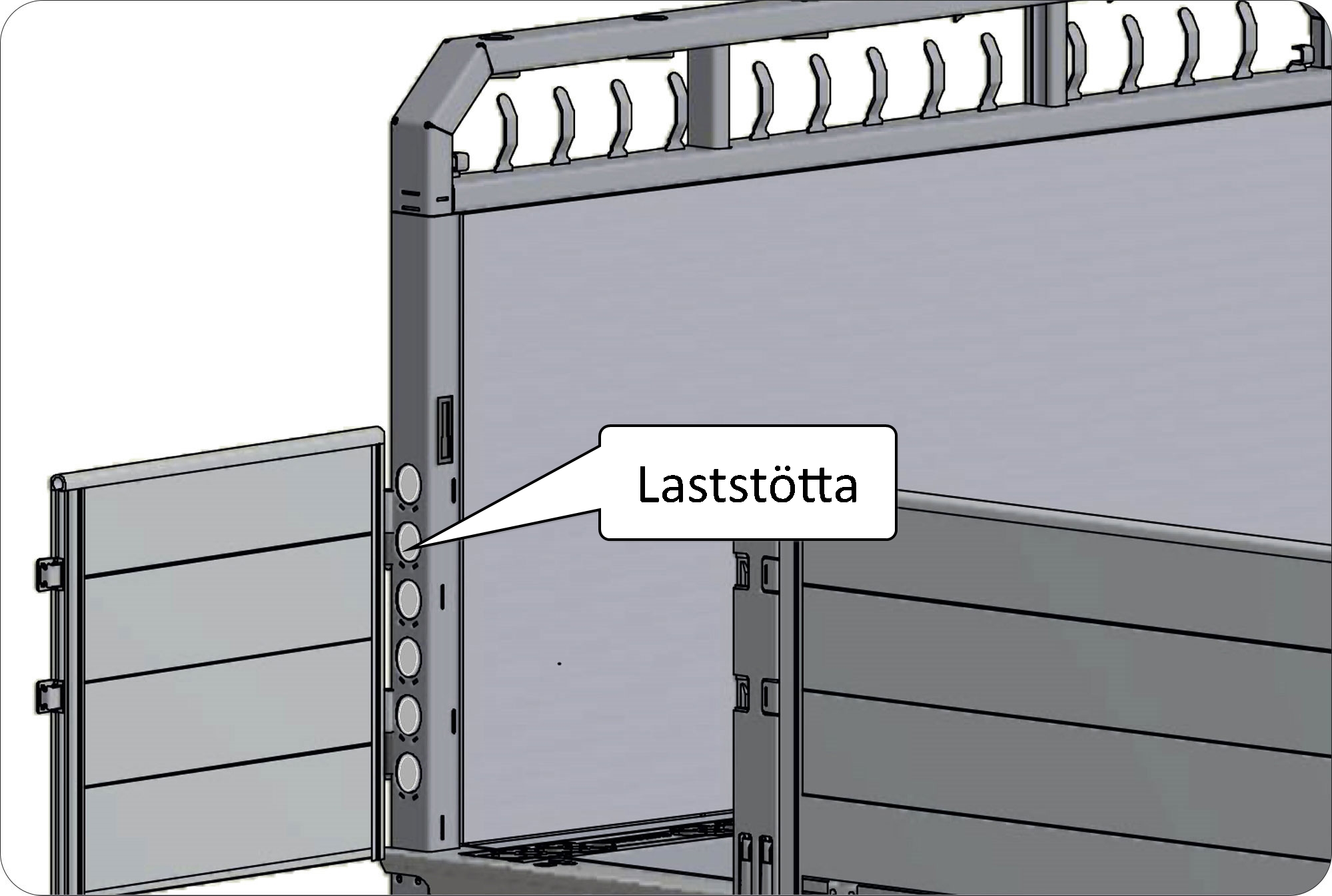

Flaket är utrustat med 6 st. stöttor. Stöttorna används som vertikala stöd för säker förankring av last. När de inte används, förvaras stöttorna i framstammen, se vidstående bild. Stöttorna blir åtkomliga när någon av flaksidodörrarna öppnas.

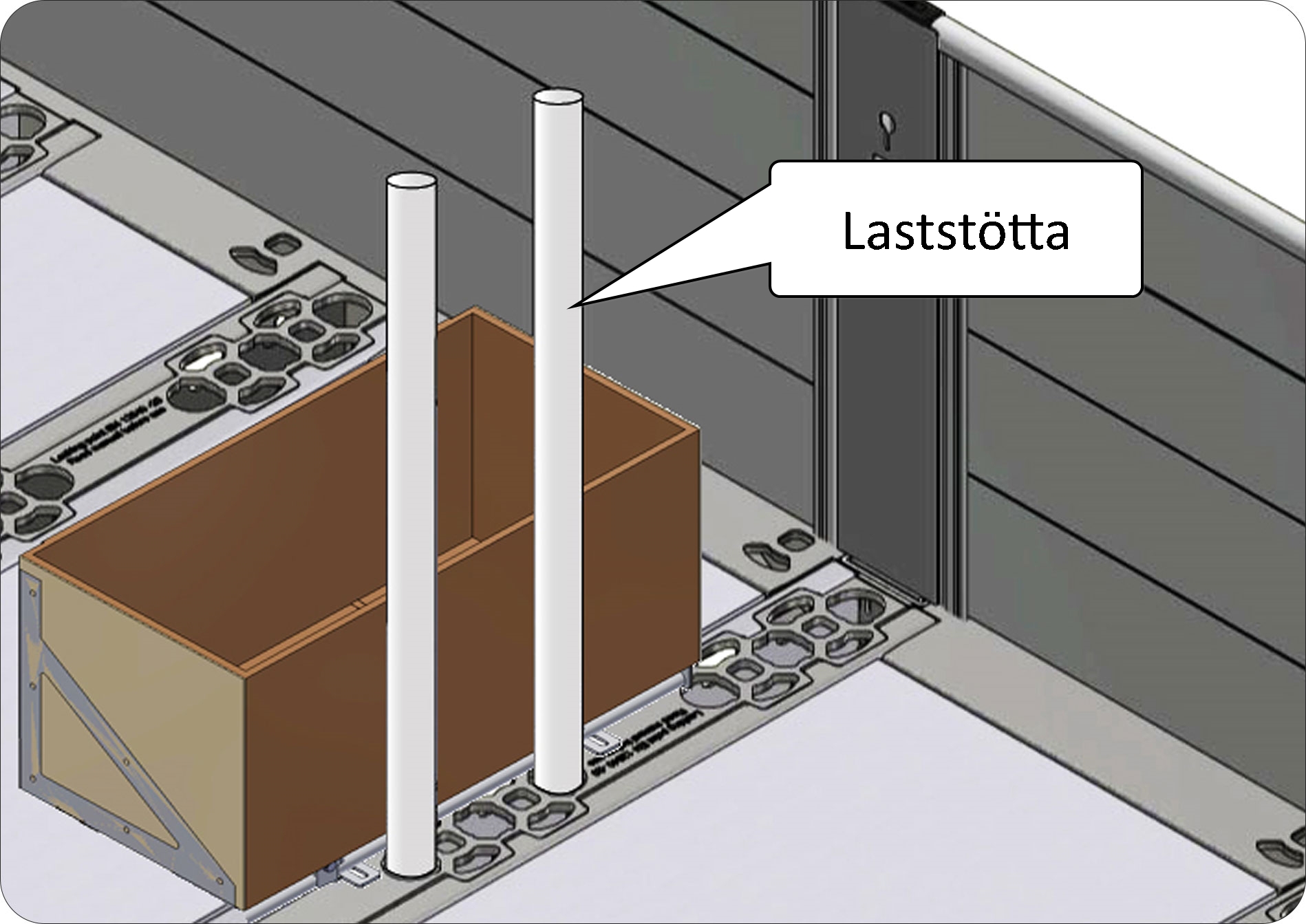

Vid användning placeras stöttorna stående i hål i lastsäkringsskenorna, se vidstående bild.

Stegar

Flaket har en stege på vardera sidan, rakt nedanför flaksidodörrarna vid framstammen, se "Fastflakets komponenter".

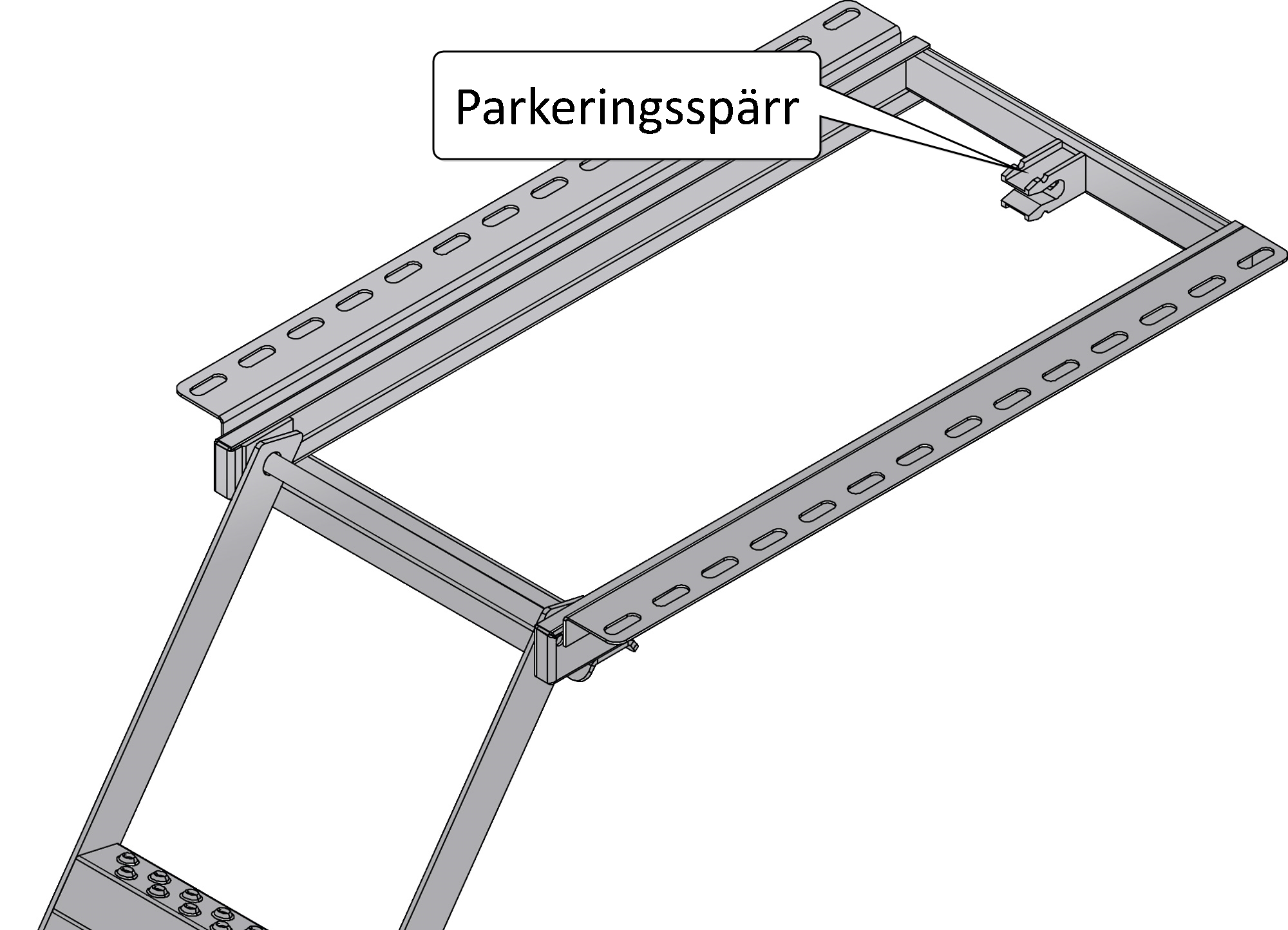

För att fälla ner någon av stegarna, dra i den tills parkeringsspärren i stegens bakände lossar. Dra sedan stegen horisontellt tills hela dess längd är utdragen och fäll slutligen ner den.

För att fälla in stegen, lyft den till horisontellt läge och skjut den sedan rakt in under flaket tills parkeringsspärren låser stegen i helt inskjutet läge. Kontrollera före körning att båda stegarna är helt inskjutna till parkeringsläge och låsta på plats.

Tillval

fastflak kan extrautrustas enligt nedan. Den beskrivna utrustningen är tillval och ingår inte i standardutrustningen, utan måste tilläggsbeställas när flakpåbyggnaden beställs.

Automatiskt lastsäkringssystem

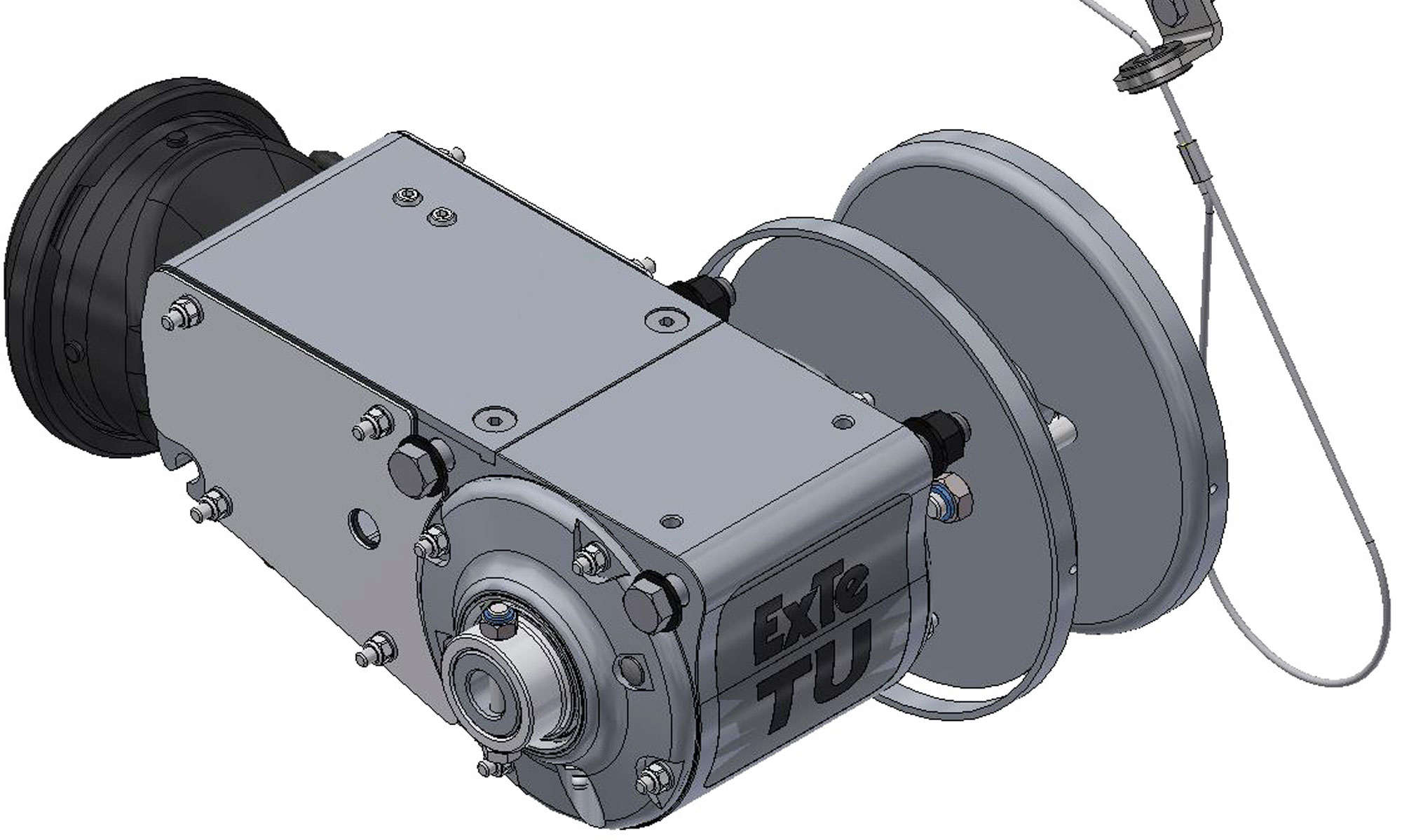

Dessa lastsäkringsenheter monteras längs fordonets sidor och drar automatiskt åt spännbanden med rätt kraft. De drivs med tryckluft från fordonets tryckluftssystem.

När spännbanden lagts på plats och krokats fast släpps tryckluft på genom en spakmanövrerad ventil. Lastsäkringsautomaterna drar då åt spännbanden med rätt kraft. Automatisk lastsäkring går inte bara snabbare än manuell, den säkerställer också att spännbanden alltid dras åt korrekt.

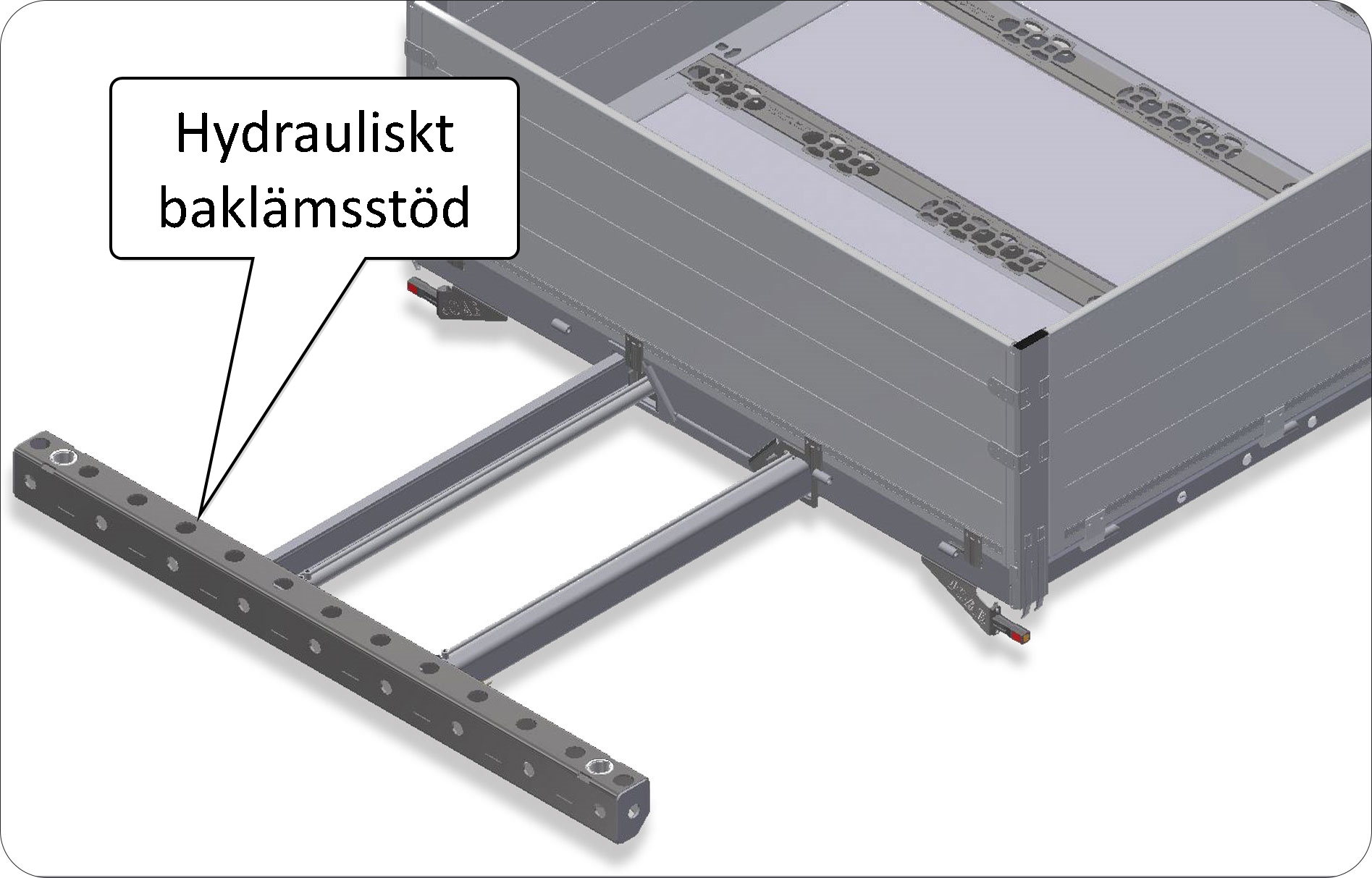

Hydrauliskt baklämsstöd - modell M

Hydrauliskt baklämsstöd finns som tillval till modell M. Stödet manövreras med kranmanöverenhetens reglage. Detta tillval finns endast till modell M.

Containerfästen - modell M

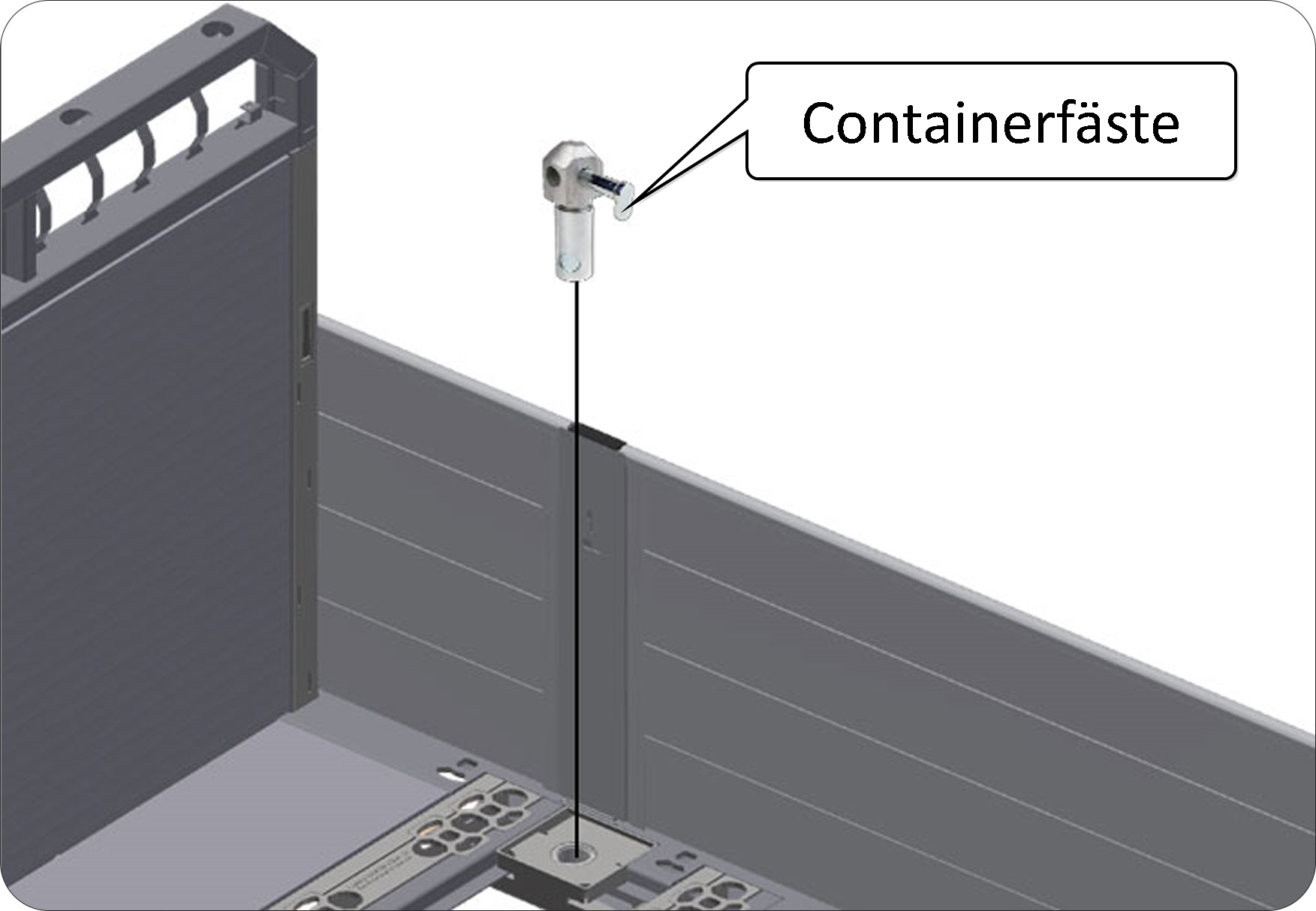

Containerfästen kan beställas som tillval. Med containerfästen kan containrar säkras och transporteras på flaket. Containerfästessatsen består av fyra fästen, specifika för den containertyp som ska transporteras.

Fästen skruvas fast i flakramen, se vidstående bild, och låser containern på plats så att den inte kan förskjutas framåt eller bakåt under körning.

Detta tillval finns endast till modell M.

Tillverkarskylt

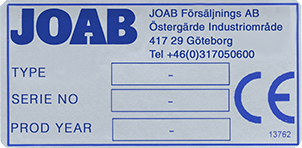

Alla fastflak har en tillverkarskylt, placerad till vänster på framstammens framsida, se vidstående bild. Informationen på skylten ska alltid uppges vid reklamation eller vid reservdelsbeställning hos JOAB.

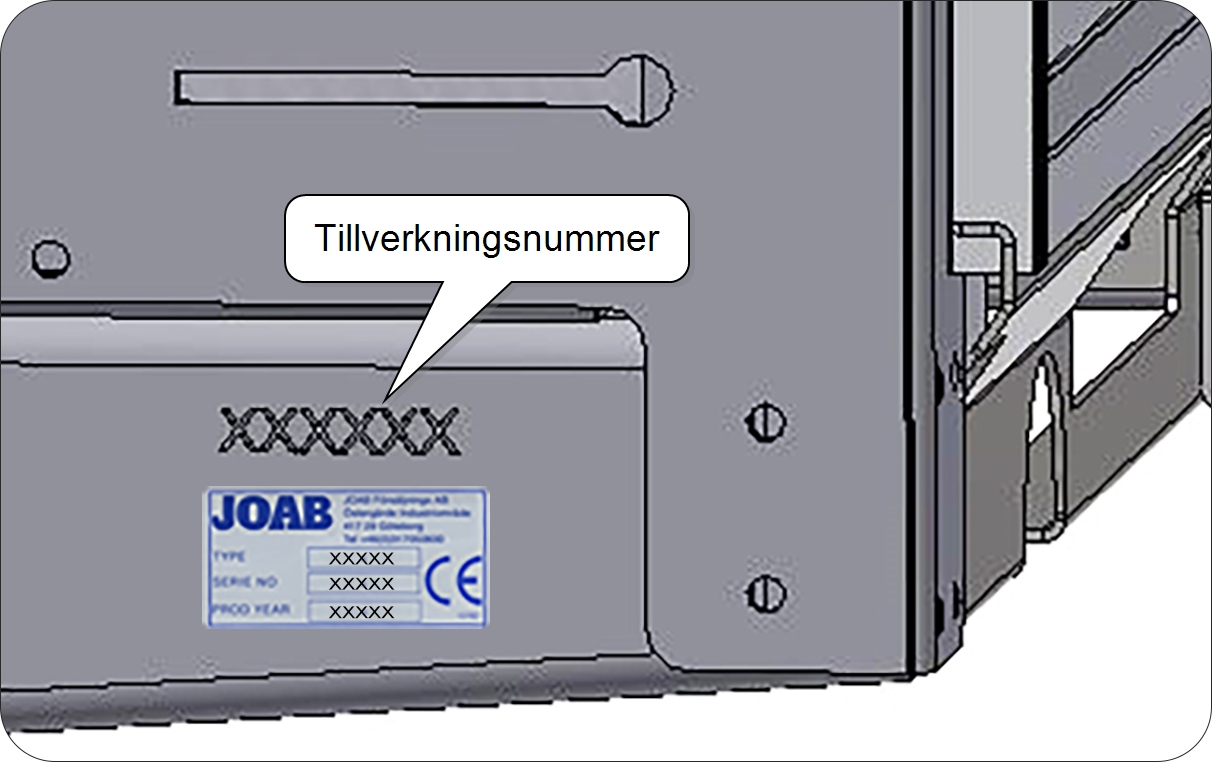

Flakets tillverkningsnummer är angivet inte bara på tillverkarskylten, utan är dessutom präglat på framstammen, omedelbart ovanför tillverkarskylten, se vidstående bild.

Certifieringsskylt lastsäkring

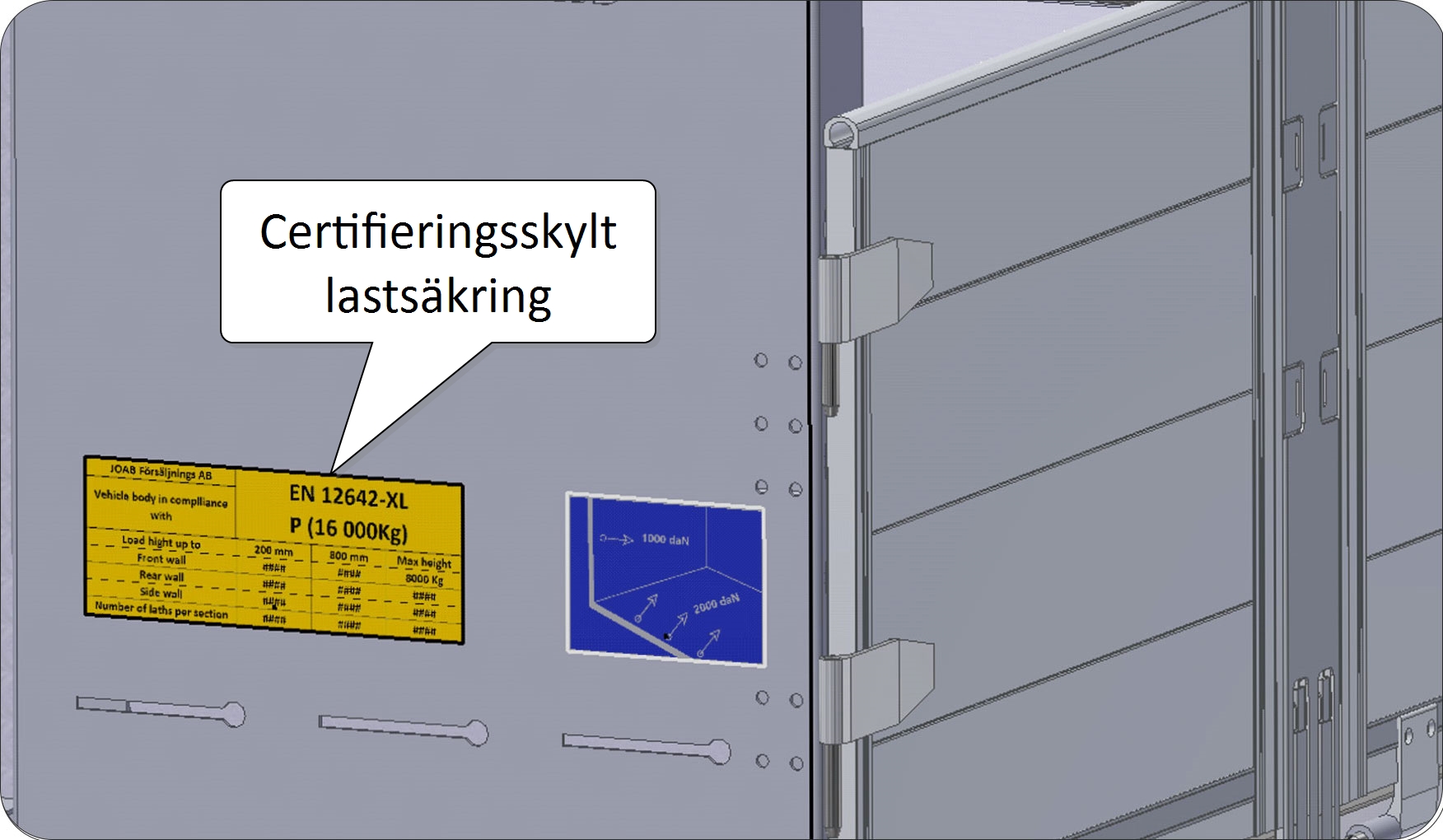

Certifieringsskylten för lastsäkring och de största krafter som får anbringas vid surrning av last är placerad till vänster på framstammens framsida, ovanför tillverkarskylten, se vidstående bild.

Överskrid aldrig de på certifieringsskylten angivna gränserna.

Konstruktion

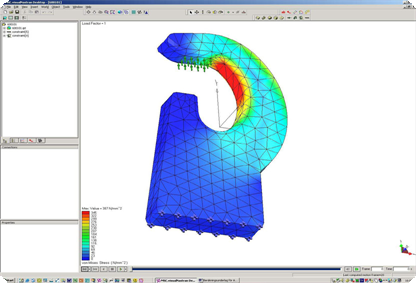

JOAB:s produkter utsätts för hårda påkänningar och måste därför vara noga genomtänkta och av mycket hög kvalitet. Alla JOAB:s komponenter och konstruktioner genomgår omfattande tester. Vi använder datorsimuleringar för att hitta och eliminera svaga punkter och fastställa lastkapacitet och livslängd för alla komponenter.

Allt utvecklings- och konstruktionsarbete och all tillverkning utförs av JOAB. Vi är ISO 9001- och ISO 14001-certifierade.

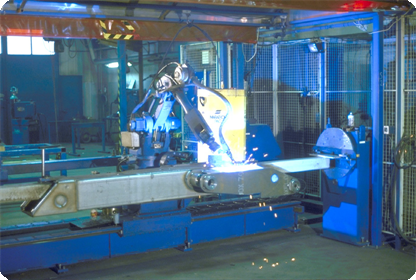

En stor del av vår produktion är automatiserad. Detta säkerställer hög kvalitet i tillverkningsprocessen.

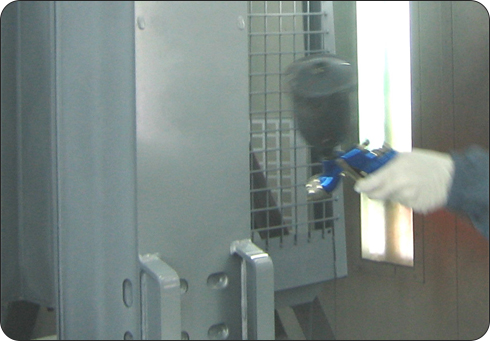

JOAB:s lackeringsanläggning uppfyller alla tillämpliga miljökrav.
